Sie stehen vor einem Tiefkühlschrank, die Tür ist nur kurz geöffnet, und trotzdem finden Sie das gesuchte Kryoröhrchen nicht. Eine Box wird herausgezogen, zurückgestellt, erneut geöffnet. Für einzelne Proben wirkt das harmlos. In einer Biobank mit vielen Racks wird daraus jedoch ein Risiko für Temperaturstabilität, Rückverfolgbarkeit und sichere Arbeitsabläufe.
Eine Cell Freezing Box ist deshalb mehr als eine kleine Aufbewahrungsschachtel. Sie verbindet die kontrollierte Einfrierung, die geordnete Lagerung in Racks, die spätere Entnahme und den Übergang in Flüssigstickstoff. In Deutschland reicht die Größenordnung solcher Systeme von einzelnen Laborgefrierschränken bis zu automatisierten Anlagen. BioKryo Germany beschreibt mehr als 1.000 m² Lagerfläche, Platz für bis zu 200 Gefrierschränke und bis zu 120 Kryobehälter. Die German Biobank Alliance nennt für eine automatisierte kryogene Anlage in Jena eine Kapazität von etwa 900.000 Proben und eine Röhrchenkapazität von 3.988.224 (BioKryo Germany zur Biobank-Infrastruktur).
Ein neuer Mitarbeiter sucht eine Zelllinie. Die Datenbank nennt Box-ID, Rack und Position, doch im Gefrierschrank sehen mehrere Boxen gleich aus. Ein Deckel sitzt locker, eine Markierung ist kaum lesbar. Das Problem ist dann nicht das Einfrieren des Röhrchens, sondern seine sichere Wiederentnahme, ohne die Probe unnötig zu erwärmen.
Eine Cell Freezing Box verbindet Probe und Lageranlage. Sie hält Kryoröhrchen an festen Positionen, schützt sie beim Handling und unterstützt den Übergang vom kontrollierten Einfrieren zur dauerhaften Lagerung. Ihre Auswahl beeinflusst deshalb Inventar, Rack-Kompatibilität und Kühlkette, nicht nur Preis oder Fassungsvermögen.
Die Arbeitskette beginnt mit der vorbereiteten Zellsuspension und dem verschlossenen Kryoröhrchen. Darauf folgen kontrolliertes Abkühlen, Zwischenlagerung, der Transfer in ein Rack und gegebenenfalls die Einlagerung in Flüssigstickstoff. An jedem Übergang kann eine Probe gefährdet werden, wenn das Personal ihre Position nicht sicher erkennt, ein unpassendes Format verwendet oder sie zu lange außerhalb der vorgesehenen Umgebung bleibt.
Die Box ist dabei das Bindeglied zwischen Einfriergefäß, Rack und Lagerbehälter. Ihre Maße und ihre Beschriftungsflächen müssen zum System passen. In einer größeren Biobank entscheidet diese Ordnung außerdem darüber, wie Inventardaten, Entnahmen und Sicherheitsabläufe zusammenpassen.
Für deutsche Einrichtungen gilt zusätzlich ein rechtlicher Rahmen ohne eigenständiges Biobankgesetz. Eine rechtliche Übersicht beschreibt, dass Biobanking keiner eigenständigen sui-generis-Regulierung unterliegt; auch der Deutsche Ethikrat verweist auf fehlende spezielle gesetzliche Vorschriften für Biobanken (rechtliche Übersicht zum Biobanking in Deutschland). Verantwortliche müssen daher unter anderem Arzneimittelrecht, Genehmigungen, Qualitätsmanagement und nachvollziehbare Dokumentation zusammenführen.
Praxisregel: Bewerten Sie eine Cell Freezing Box als Teil des Einfrier-, Lager-, Inventar- und Transportprozesses. Erst das Zusammenspiel von Box, Rack und Gefriersystem macht einen Ablauf wiederholbar.
Eine gute Box stabilisiert Proben nicht von selbst. Sie schafft jedoch die physische Ordnung, die kontrollierte Prozesse unterstützt und den sicheren Umgang mit Flüssigstickstoff vorbereitet. Der Überblick zur kryogenen Lagerung für Biobanking und Stammzellforschung erläutert diesen Zusammenhang weiter.

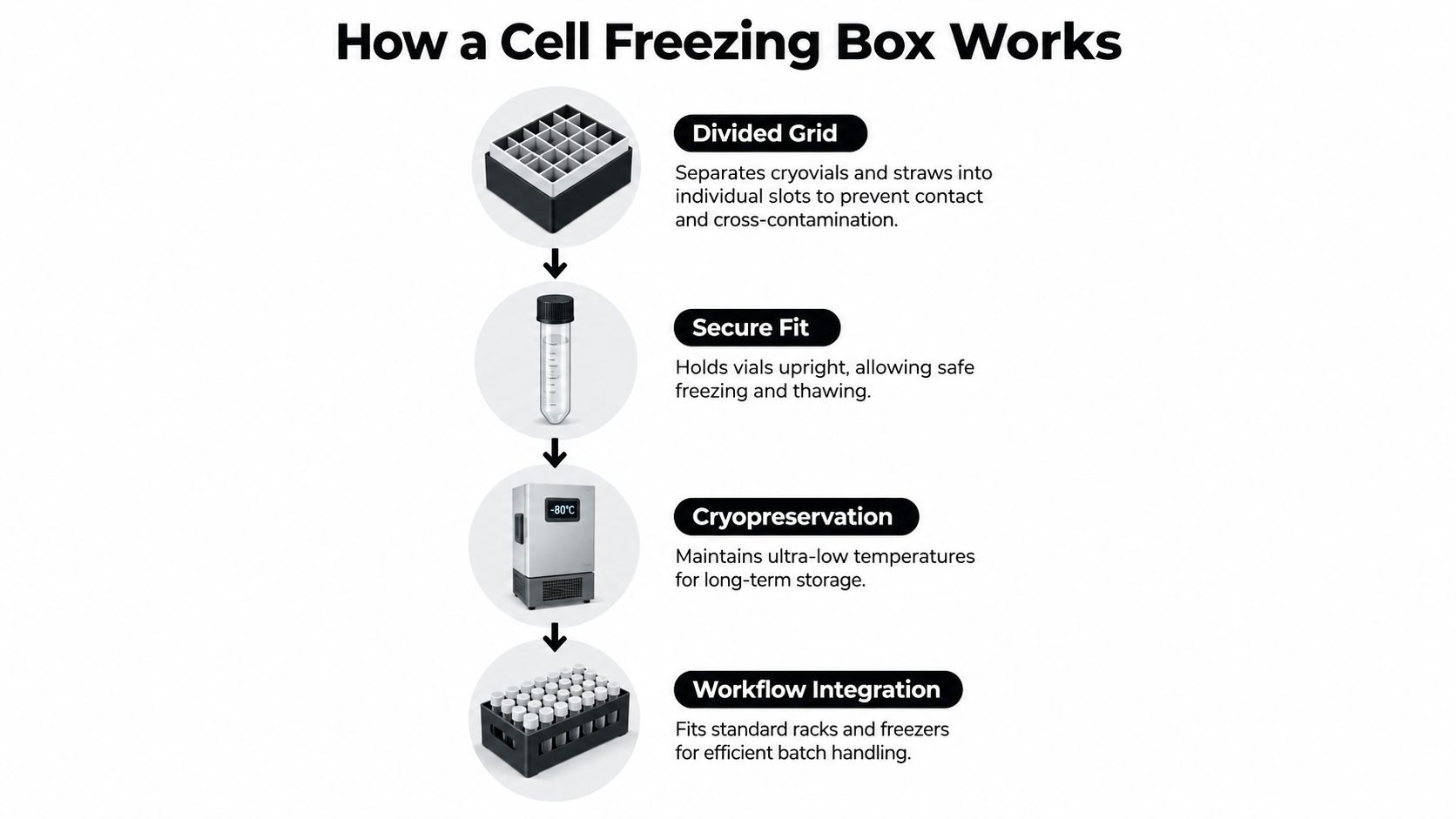

Wenn neue Mitarbeitende ein gefülltes Kryoröhrchen aus dem Gefrierschrank nehmen, zählt jeder Handgriff. Eine Cell Freezing Box ordnet die Röhrchen wie eine Werkzeugschublade. Trennstege und Gitterfelder geben jedem Gefäß einen festen Platz, machen Positionen auffindbar und verringern das Verrutschen beim Transport.
Eine Lagerbox übernimmt dabei vier Aufgaben:
Eine reine Lagerbox organisiert bereits gefrorene Proben. Ein kontrolliertes Einfriergefäß bremst dagegen den Temperaturabfall während des Einfrierens. Es arbeitet ohne Kompressor. Stattdessen nutzt es ein passives Isoliersystem mit thermischem Puffermedium, das in einem −80-°C-Gefrierschrank ein Abkühlprofil von ungefähr −1 °C pro Minute ermöglichen kann.
Diese langsame Abkühlung gibt Wasser mehr Zeit, die Zelle kontrolliert zu verlassen. Dadurch sinkt das Risiko schädlicher intrazellulärer Eiskristalle. Das Ergebnis hängt dennoch von Zelltyp, Medium, Kryoprotektivum, Füllvolumen und dem validierten Laborprotokoll ab. Die Box ersetzt weder die Prozessvalidierung noch die korrekte Probenvorbereitung.
In der Praxis werden Kryoröhrchen befüllt, verschlossen und in die kontrollierte Einfrierbox eingesetzt. Danach kommt die Box in den vorgesehenen −80-°C-Gefrierschrank. Nach dem Einfrieren wechseln die Röhrchen in eine geeignete dauerhafte Lagerposition, etwa ein passendes Rack im Tiefkühl- oder Flüssigstickstoffsystem. Erst dort verbindet sich die kontrollierte Abkühlung mit einer geordneten, rackkompatiblen Lagerung.
Die Box sollte stabil stehen und sich als Einheit bewegen lassen. Ein passendes Raster hilft dem Personal, mehrere Röhrchen gemeinsam zu übertragen, statt einzelne Gefäße aus einer ungeordneten Schicht herauszusuchen. Das reduziert Handgriffe, schützt Beschriftungen und erleichtert die nachvollziehbare Übergabe an das Rack. Technische Angaben zu einem kontrollierten Zellgefrierbehälter beschreibt die technische Beschreibung eines kontrollierten Zellgefrierbehälters.
Die Materialwahl richtet sich nach dem kältesten Punkt des Arbeitsablaufs, nicht nach dem ersten Lagerort. Eine Box, die im −80-°C-Gefrierschrank gut funktioniert, muss nicht für den direkten Kontakt mit Flüssigstickstoff geeignet sein. Umgekehrt kann ein besonders widerstandsfähiges Kunststoffsystem für eine kurzfristige Archivierung unnötig aufwendig sein.
Polycarbonat eignet sich für Anwendungen, bei denen Transparenz, wiederholte Nutzung und mechanische Belastbarkeit wichtig sind. Die klare Oberfläche kann die Sichtprüfung erleichtern, während die Bauweise für anspruchsvolle Lagerumgebungen geeignet ist. Für Flüssigstickstoff muss die konkrete Box jedoch ausdrücklich dafür freigegeben sein.
Polypropylen bietet eine praktische Kombination aus chemischer Beständigkeit und geringem Gewicht. Es passt gut zu allgemeinen Gefrierprozessen und kann wirtschaftlich sein. Ob Autoklavieren, wiederholte Desinfektion oder die Nutzung mit bestimmten Lösungsmitteln zulässig ist, muss das Datenblatt des jeweiligen Modells beantworten.
Karton ist kostengünstig und für bestimmte trockene Archivierungsaufgaben im −80-°C-Bereich sinnvoll. Feuchtigkeit, Kondensation und Flüssigstickstoff setzen ihm jedoch stärker zu. Für eine langfristige Lagerung in Flüssigstickstoff sollten Sie deshalb ein dafür ausgelegtes, wasserbeständiges Material verwenden.
Ein geschlossener Boden bietet mehr Schutz gegen Verrutschen und äußere Einflüsse. Ein Rahmen- oder belüftetes Design kann dagegen den Kälteübergang erleichtern und Gewicht reduzieren. Die Entscheidung hängt davon ab, ob Schutz, schnelles Abkühlen, Sichtbarkeit oder eine einfache Entnahme Vorrang hat.
Ein Klappdeckel bleibt an der Box und kann im hektischen Arbeitsablauf nicht so leicht verloren gehen. Ein separater Deckel lässt sich vollständig abnehmen und kann beim Zugriff auf viele Röhrchen praktischer sein. Beide Varianten brauchen eine sichere, lesbare Beschriftungsfläche.
Raster mit 25, 81 oder 100 Positionen bedienen unterschiedliche Aufgaben. Ein kleineres Raster erleichtert die Entnahme weniger Proben und lässt häufig mehr Raum für größere Röhrchen oder spezielle Halme. Ein dichteres Raster nutzt den vorhandenen Lagerplatz besser, verlangt aber eine konsequente Koordinatenlogik.
Die passende Box ist nicht die mit den meisten Fächern. Es ist die Box, deren Material, Raster und Deckel zum tatsächlichen Probenmix und zur kältesten vorgesehenen Umgebung passen.
Eine passende Cell Freezing Box verbindet kontrolliertes Einfrieren mit dem späteren Lagerablauf. Auf dem Tisch kann sie geeignet wirken und im Gefrierschrank dennoch blockieren. Entscheidend sind Grundfläche, Höhe, Deckelbewegung, Griffraum und der Abstand zur Tür. Schon ein kleiner Überstand kann verhindern, dass eine Schublade schließt oder ein Rack vollständig eingeschoben wird.
Starten Sie beim vorhandenen Rack, nicht beim Produktkatalog. Messen Sie den nutzbaren Innenraum, die Schubladenhöhe und die freie Fläche je Steckplatz. Prüfen Sie danach, ob sich der Deckel öffnen oder aufsetzen lässt, ohne an die darüberliegende Ebene zu stoßen.
Auch die Röhrchen bestimmen das Format. Berücksichtigen Sie Außendurchmesser, Länge und Verschlussform. Eine Box für 1- bis 2-ml-Kryoröhrchen muss die verwendeten Röhrchen sicher halten, ohne Druck auf Verschlüsse oder Böden auszuüben. Technische Hinweise zu 1- bis 2-ml-Kryoröhrchen und kontrollierter Kühlung helfen bei der technischen Einordnung. Halme und Sonderformate benötigen andere Einsätze als Standardröhrchen.
| Box-Format | Typischer Footprint und typische Höhe | Passendes Rack und passender Gefrierschrank | Idealer Anwendungsfall |
|---|---|---|---|
| 25 Positionen | Kompakte Grundfläche, geringere Bauhöhe möglich | Kleine Schubladen, Arbeits- und Zwischenlagerung | Wenige Proben, häufige Entnahme, Sonderformate |
| 81 Positionen | Mittlere Grundfläche, abhängig vom Röhrchenformat | Standardisierte Racks und −80-°C-Systeme | Gemischte Zellbanken und überschaubare Batches |
| 100 Positionen | Dicht belegte Grundfläche, Höhe nach Röhrchen und Deckel prüfen | Geräumige Racks und automatisierte Lagerplätze | Hohe Probenzahl bei einheitlichen Kryoröhrchen |
Die Tabelle ist eine Orientierung, keine Freigabe. Herstellerzeichnung und reale Rackmaße entscheiden. Eine Übersicht zu Laborgefrierschränken und Kühlschränken unterstützt die Einordnung der gesamten Kühlumgebung.
Fordern Sie eine technische Zeichnung an und vergleichen Sie jedes Maß mit dem tatsächlichen Lagerplatz. Testen Sie Box, Rack und Entnahmewerkzeug gemeinsam. In automatisierten Anlagen brauchen Greifer, Scanner und Übergabemechanismus ebenfalls ausreichend Freiraum.
Bei einer einzelnen unpassenden Box genügt meist eine Korrektur. In einer größeren Biobank führen viele inkompatible Boxen zu Umlagerungen, neuen Inventareinträgen und zusätzlichen Öffnungen des Gefrierschranks. Die Freigabe sollte deshalb Laborleitung, Geräteverantwortliche und Inventarverantwortliche einbeziehen. So wird die Box zum verlässlichen Verbindungspunkt zwischen Einfrierprozess, Rackmaß und sicherer Lagerlogistik.
Beim Herausziehen einer Box aus dem Gefrierschrank muss sofort klar sein, welche Proben sie enthält und an welchen Lagerplatz sie zurückgehört. Die Beschriftung verbindet deshalb die sichtbare Box mit dem digitalen Inventar. Sie unterstützt zugleich den kontrollierten Einfrierprozess, die Rack-Kompatibilität und die sichere Organisation größerer Biobanken.
Beginnen Sie mit einer eindeutigen Box-ID. Bringen Sie sie auf dem Deckel und mindestens einer Seitenfläche an, damit die Box im Rack erkennbar bleibt, ohne vollständig herausgezogen zu werden. Für kryogene Umgebungen geeignete Etiketten und Schreibmittel widerstehen Kälte, Feuchtigkeit und wiederholtem Handling besser als normale Papieretiketten oder Tinten.
Eine praktikable Routine umfasst fünf Bausteine:
Legen Sie eine feste Orientierung fest. Die obere linke Position kann als Ausgangspunkt dienen, anschließend werden Reihen und Spalten nach einer einheitlichen Regel gezählt. Dieselbe Logik muss in der Arbeitsanweisung, der Datenbank und auf dem Entnahmeformular stehen. So wird aus einer Box ein verlässlicher Bezugspunkt zwischen physischem Lager und digitalem Bestand.
Jede Entnahme, Ersetzung oder Verwerfung erhält einen nachvollziehbaren Status. Dokumentiert wird dabei auch, wer die Änderung vorgenommen hat und wohin die Probe bewegt wurde. Gerade im deutschen Biobanking gelten mehrere rechtliche und qualitative Rahmenbedingungen, wie bereits im Abschnitt zum regulatorischen Kontext erläutert. Eine Box-ID beschreibt daher nicht nur den aktuellen Inhalt, sondern auch Herkunft, Bewegungen und Status jeder Probe.
Reinigung beginnt vor der sichtbaren Verschmutzung. Das Team sollte Boxen nach der Entnahme prüfen, geeignete Reinigungs- und Desinfektionsmittel nach Materialfreigabe einsetzen und Etiketten vor dem Einweichen schützen. Ein Kunststoff, der chemisch beständig ist, ist nicht automatisch für jedes Mittel oder jeden Sterilisationszyklus geeignet.
Entfernen Sie lose Rückstände zunächst nach der geltenden Arbeitsanweisung. Wischen oder spülen Sie anschließend so, dass Flüssigkeit nicht in schwer zugänglichen Fugen stehen bleibt. Vor der Wiederverwendung muss die Box vollständig trocken und auf Risse, Verformungen, beschädigte Gitter sowie schlecht haftende Etiketten geprüft werden.
Sterilisation darf nur erfolgen, wenn Box und Verfahren dafür freigegeben sind. Hitze, Dampf oder aggressive Chemikalien können Deckel verziehen, Raster schwächen oder die Lesbarkeit von Kennzeichnungen beeinträchtigen. Für eine breitere Einordnung von Verfahren zur Keimreduktion eignet sich der Leitfaden zur Erregerelimination in gewerblichen Bereichen, die konkrete Laborfreigabe muss jedoch beim Hersteller und in Ihrer Einrichtung bleiben.
Für die langfristige kryogene Stabilität müssen Proben unter ungefähr −130 °C gehalten werden (deutsche SOP zum Transport unter kryogenen Bedingungen). Eine Box, die aus dem −80-°C-Gefrierschrank kommt, ist damit nicht automatisch bereits in der endgültigen Flüssigstickstofflagerung. Der Transfer braucht einen festgelegten Ablauf, geeignete Behälter, Temperaturüberwachung und möglichst kurze Expositionszeiten.
Flüssigstickstoff verdampft und kann in geschlossenen Räumen Sauerstoff verdrängen. Deshalb braucht der Arbeitsbereich ausreichende Lüftung. Eine Fraunhofer-SOP nennt Sauerstoffmangelalarme mit einer ersten Alarmschwelle unter 19 % Sauerstoff als konkrete Sicherheitsmaßnahme (Fraunhofer-SOP für kryogenen Transport).
Die Verfahrensübersicht zur Behälterwartung unterstützt die regelmäßige Prüfung von Behältern und Zubehör. Sie ersetzt keine lokale Gefährdungsbeurteilung, hilft aber dabei, Wartung nicht erst nach einem Problem zu beginnen.
Stellen Sie sich den Arbeitsablauf am Einfriertag vor: Röhrchen kommen aus dem kontrollierten Einfrierschritt, werden in Racks verteilt und müssen später im richtigen Gefrierschrank oder Kryobehälter wieder auffindbar sein. Die Box verbindet diese Stationen. Ihre Auswahl richtet sich deshalb nicht nur nach dem Fassungsvermögen, sondern nach Kühlrate, Raster, Rackmaß und Sicherheitskonzept.
Prüfen Sie zuerst den Einsatzort. Eine Box für den kontrollierten Einfrierschritt muss zu diesem Prozess passen. Für die Lagerung bei −80 °C zählen passende Abmessungen, stapelbare Formate und ein sicher schließender Deckel. Für Flüssigstickstofflagerung müssen Box, Material und Zubehör ausdrücklich für diese Umgebung freigegeben sein.
Bei standardisierten Kryoröhrchen hält ein dichtes Kunststoffraster gleichartige Proben geordnet, auch wenn mehrere Boxen gemeinsam bewegt werden. Kleinere Entnahmegruppen lassen sich in einem kompakteren Format leichter kontrollieren. Entscheidend ist, dass Positionen lesbar bleiben und die Box ohne Umsetzen in das vorgesehene Rack oder den Gefrierschrank passt.
Planen Sie außerdem die spätere Anlagenstruktur. Automatisierte Biobanken können sehr große Bestände aufnehmen, deshalb gehören Kapazitätsplanung, Ausfallsicherheit, Ersatzlagerung und laufende Betriebskosten zur Auswahl. Die Box ist dabei das Bindeglied zwischen einzelner Probe und dem gesamten Inventarsystem.
Kaufen Sie nicht nur freie Fächer. Kaufen Sie einen nachvollziehbaren Prozess, in dem jede Probe passt, lesbar bleibt und sicher wiedergefunden wird.
Für Zelltherapie, Diagnostik, Biobanking und reproduktionsmedizinische Abläufe müssen Dokumentation und Erstattungsregeln getrennt geprüft werden. Informationen des Gemeinsamen Bundesausschusses zur Kryokonservierung und Kostenübernahme beschreiben, unter welchen Voraussetzungen die gesetzliche Krankenversicherung Leistungen wie Vorbereitung, Transport, Einfrieren, Lagerung und späteres Auftauen übernehmen kann (G-BA-Informationen zur Kryokonservierung und Kostenübernahme). Die konkrete Prüfung gehört in den jeweiligen medizinischen und administrativen Ablauf.
Cryonos GmbH bietet unter anderem Racks für Kryoboxen sowie Flüssigstickstoff-Lager- und Transportbehälter an. Dazu zählen die Produktlinien AC DS10-B, AC 3XL115-B und AC 3XL175-B, je nach Ausführung für Transport oder Lagerung biologischen Materials in Flüssigstickstoff.
Besprechen Sie Probenmix, Rackmaße und Flüssigstickstoff-Workflow vor der Freigabe. Besuchen Sie Cryonos GmbH und prüfen Sie dort die passende Box-, Rack- und Behälterlösung.
