Um 8:15 Uhr steht die neue Laborleiterin vor einem Rack mit Kryovials. Daneben liegen eine leere Isopropanol-Box nach dem Mr.-Frosty-Prinzip, ein Transport-Dewar und das Protokoll des kontrollierten Einfrierens aus der Nachtschicht. Sie muss zwanzig GMP-Zellaliquots für eine Sponsorstudie einfrieren und die Hälfte davon bis 11 Uhr an einen Partnerstandort versenden.
Auf dem Papier wirkt die Aufgabe einfach. Die Zellen brauchen ein kontrolliertes Abkühlprofil, danach müssen sie ohne unnötige Verzögerung in die Dampfphase eines Flüssigstickstoffsystems gelangen. Gleichzeitig muss das Transportgefäß während der Kurierstrecke eine Temperatur von unter -150 °C ermöglichen, wie es die technische Vorgabe des konkreten Workflows verlangt. Ein passender Zellgefrierbehälter ist deshalb nicht bloß eine Box mit einer Abkühlrate von ungefähr 1 °C pro Minute.

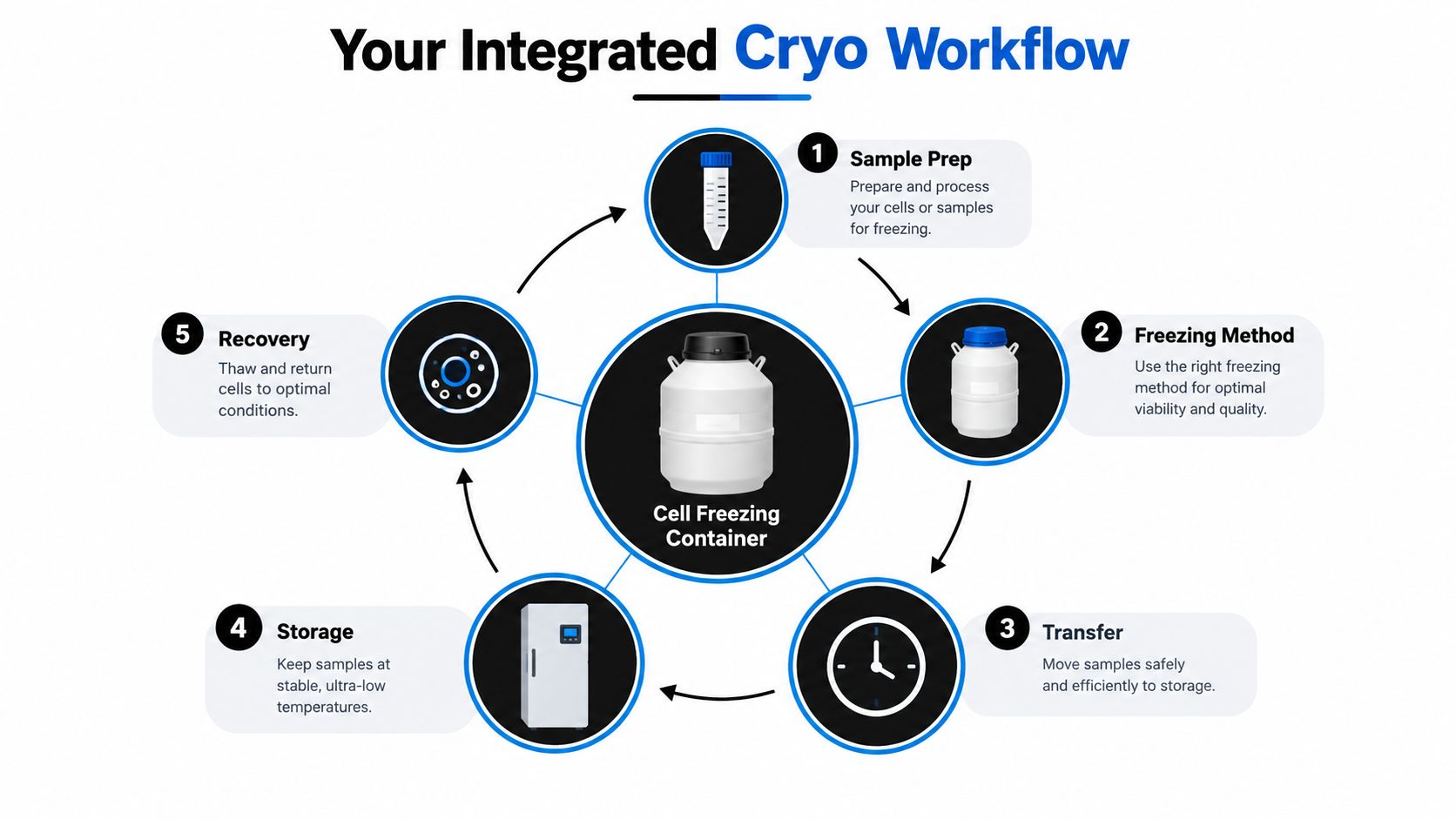

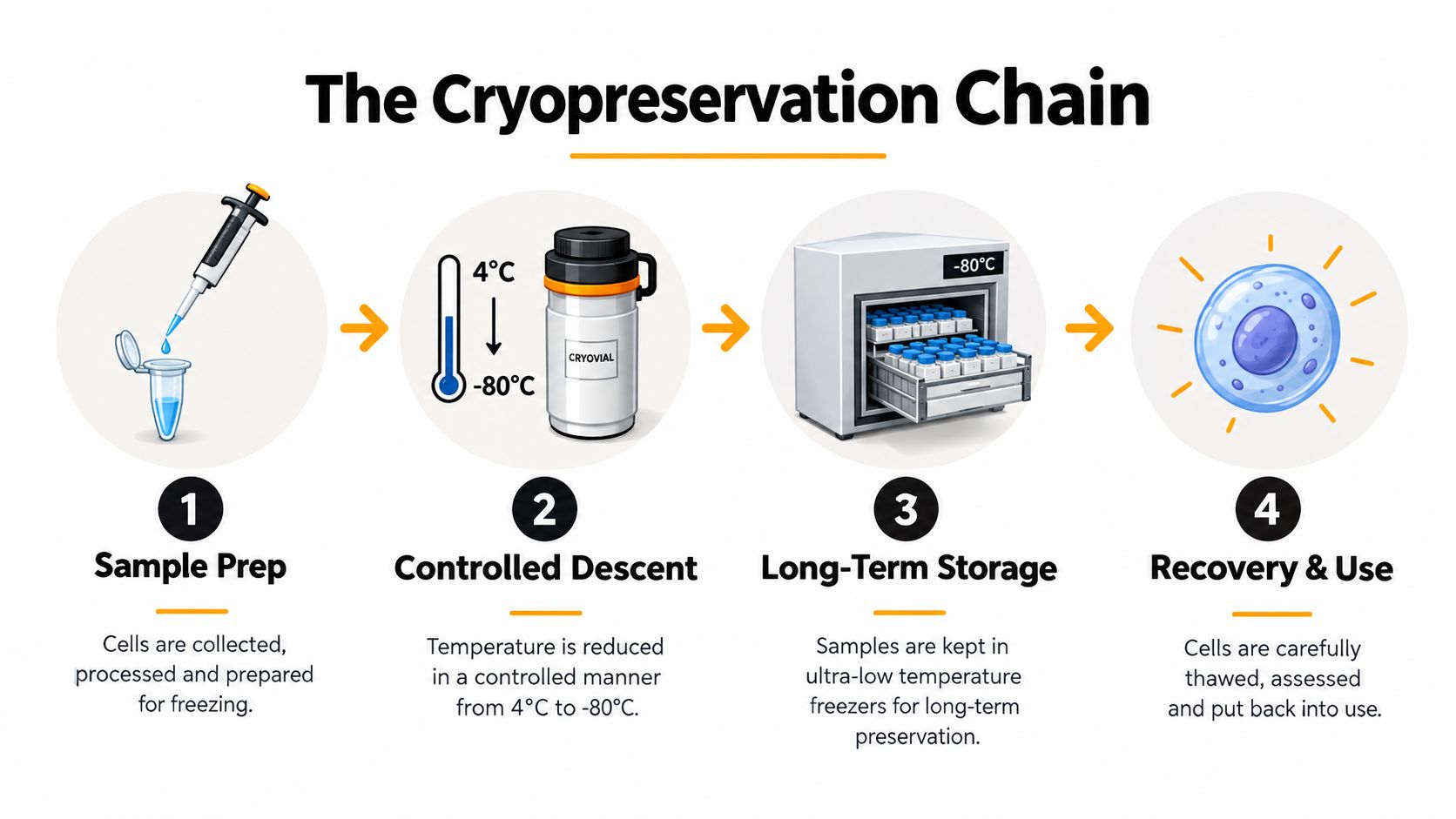

Er ist ein Glied in einer Kette aus Probenvorbereitung, kontrolliertem Einfrieren, Übergabe, Langzeitlagerung, Transport und Wiedergewinnung. Dieser Beitrag ordnet die wichtigsten Behälterfamilien ein, erklärt die technischen Kennzahlen zu Stickstoffkapazität, Verdampfung und Haltezeit und zeigt, welche Fragen ein Labor vor dem Kauf und vor der Validierung beantworten sollte.
Die Laborleiterin beginnt nicht mit dem Katalog, sondern mit dem Prozessprotokoll. Der nächtliche Lauf hat zwar ein Endezeitpunkt, aber dieser Zeitpunkt sagt noch nicht, wie lange die Vials bis zur Einlagerung in der Dampfphase warten dürfen. Zwischen dem Ende des kontrollierten Einfrierens und der Übergabe an den Langzeitbehälter liegt ein praktisches Risiko: Ein Arbeits-Dewar kann kurzfristig helfen, ersetzt aber keine validierte Lagerposition.
Die erste Entscheidung betrifft daher das Abkühlverfahren. Ein passiver Isopropanolbehälter kann bei korrekter Beladung ein langsames Abkühlen von ungefähr 1 °C pro Minute unterstützen. Diese Rate wird in technischen Leitlinien als gängiger Richtwert beschrieben, weil sie die Bildung von intrazellulärem Eis begrenzen und die Überlebensfähigkeit nach dem Auftauen verbessern kann. Die technische Anleitung zur Kryokonservierung von Zellen beschreibt außerdem den typischen zweistufigen Ablauf, bei dem Zellen zunächst in einem Tiefkühlgerät und anschließend in Flüssigstickstoff gelagert werden.
Auf dem Tisch stehen deshalb drei getrennte Fragen:
Die deutsche Biobanking-Infrastruktur zeigt, warum diese Unterscheidung wichtig ist. Der Standort Jena der German Biobank Alliance meldet 734.868 verfügbare Flüssigproben, 45.790 verfügbare Festproben und eine Kapazität von 3.988.224 Proben in 500-µl-Röhrchen. Der Standort ist außerdem nach ISO 9001 zertifiziert. Die Standortangaben der German Biobank Alliance zeigen damit eine Speicherumgebung, in der Behälter, Racks und Übergabeprozesse zuverlässig und standardisiert funktionieren müssen.
Am Ende prüft die Laborleiterin nicht nur, ob die Box die Vials einfrieren kann. Sie kontrolliert, ob der Übergabezeitpunkt dokumentiert ist, ob das Transportgefäß zur Probe passt und ob die Stickstoffversorgung für die gesamte Kette ausreicht. Genau diese Perspektive macht aus einem einzelnen Behälter eine belastbare Kryolösung.
Ein cell freezing container, auf Deutsch Zellgefrierbehälter, hält Kryovials während der kontrollierten Abkühlung und unterstützt dabei ein reproduzierbares thermisches Profil. Er ist nicht automatisch ein Langzeitlager und auch nicht automatisch ein Transportgefäß. Seine Funktion hängt davon ab, ob er als passive Einfrierhilfe, als Teil eines programmierbaren Systems oder als Übergangsbehälter eingesetzt wird.
Man kann ihn sich wie eine Station auf einem Förderband vorstellen. Das Programmiergerät bestimmt den Rhythmus der Abkühlung. Der Behälter bestimmt, wie die Vials thermisch an diesen Rhythmus gekoppelt sind. Sie können in einem Alkoholbad liegen, in gleichmäßigem Stickstoffdampf stehen oder in einem Flüssigstickstoffsystem vollständig umgeben sein. Nach dem Ende des Einfrierprogramms entscheidet die nächste Übergabe darüber, ob die Proben ihren vorgesehenen Temperaturbereich ohne unnötige Unterbrechung erreichen.
Ein geeigneter Behälter erfüllt im Workflow drei unterschiedliche Aufgaben:
Ein gängiger technischer Richtwert liegt bei ungefähr 1 °C pro Minute. Für die langfristige Erhaltung der Viabilität soll die Lagerung unter -130 °C erfolgen, während deutsche Anwendungshinweise oft zunächst eine Abkühlung in einem -80-°C-Gefriergerät und anschließend die Überführung in Flüssigstickstoff vorsehen. Die technische Zellkultur-Anleitung von Sigma-Aldrich beschreibt diesen Ablauf und macht deutlich, dass Einfrieren und Lagern verschiedene Prozessschritte sind.
Probleme beginnen häufig dort, wo der Behälter isoliert betrachtet wird. Die Frage lautet dann nur: „Erreicht dieses Produkt ungefähr -1 °C pro Minute?“ Entscheidend ist aber auch, wann die Vials in die vorgesehene Dampf- oder Flüssigphase gelangen, wie die Übergabe dokumentiert wird und welche Temperaturgrenzen für die Zwischenstation gelten.
Ein Zellgefrierbehälter ist deshalb eher eine Schleuse als ein Ziel. Er bringt die Probe sicher von der vorbereiteten Zellsuspension zum nächsten Prozessschritt. Wenn diese Schleuse nicht in die gesamte Kette eingebunden ist, kann ein technisch korrektes Einfrieren durch eine unklare oder verspätete Übergabe seine Aussagekraft verlieren.
Die vier Behälterfamilien werden im Laboralltag oft miteinander vermischt. Ein programmierbarer Gefrierautomat ist kein Lagerbehälter, ein Rack im Stickstofftank friert die Probe nicht kontrolliert ein, und ein Trockenshipper ist nicht dafür gedacht, den gesamten Einfrierprozess zu ersetzen.
Kontrollierte Gefriergeräte arbeiten mit einem programmierten Profil und können je nach Gerät mit Luft oder Stickstoffdampf temperieren. Sie passen zu klinischen, GMP-nahen und regulierten Abläufen, verlangen aber geschultes Personal, eine feste Stellfläche und eine dokumentierte Bedienung.
Mr.-Frosty-artige Isopropanolbehälter sind passive Schaumstoffboxen. Die Vials werden in Isopropanol eingesetzt, wobei die korrekte Beladung und die Pflege des Mediums entscheidend sind. Das System ist einfach und für kleinere Ansätze praktisch, bietet aber weniger Kontrolle über große Chargen und verlangt eine wiederholbare Vorbereitung.
Kryovial-Racks in mechanischen oder dampfphasigen Tanks führen die Proben in die Lagerung über. Sie sind keine Einfriergeräte. Ihr Wert liegt in der geordneten Positionierung, schnellen Auffindbarkeit und Trennung der Proben innerhalb des Tanks.
Flüssigstickstoff-Transportgefäße, häufig als Trockenshipper bezeichnet, nehmen mit Flüssigstickstoff aufgeladenes Absorptionsmaterial auf. Sie halten Proben für den Kuriertransport im vorgesehenen sehr kalten Bereich, sind aber von strengen Regeln für Handhabung, Verpackung und Transport begleitet. Eine praktische Einführung in Vakuumgefäße und ihre Anwendung bietet der Beitrag zum Dewar-Vakuumkolben.
| Behälterfamilie | Kühlmethode | Bester Anwendungsfall | Hauptbegrenzung |
|---|---|---|---|
| Kontrolliertes Gefriergerät | Programmierte Luft- oder Stickstoffdampf-Kühlung | Regulierte und größere Einfrierprozesse | Fester Platzbedarf, geschulte Bedienung und Validierung erforderlich |
| Mr.-Frosty-artiger Behälter | Passive Isopropanol-Kühlung | Kleine Zellchargen und einfache Laborabläufe | Begrenzte Chargengröße und Abhängigkeit von korrekter Beladung |
| Kryovial-Rack im Tank | Flüssig- oder Dampfphasenlagerung | Geordnete Langzeitlagerung | Kein kontrolliertes Einfriergerät |
| Trockenshipper | Aufgeladenes Absorptionsmaterial und Stickstoffdampf | Interner oder externer Probentransport | Strenge Transport-, Sicherheits- und Beladungsanforderungen |
Die Wahl richtet sich daher nach der Prozessphase. Wer nur die Abkühlung betrachtet, kauft leicht den falschen Behälter für Lagerung oder Transport.
Am Dienstagmorgen ist der Tank gefüllt, doch ein geöffnetes Gefäß, ein warmes Rack oder eine verspätete Übergabe kann die geplante Reserve schneller verkürzen als das Datenblatt erwarten lässt. Deshalb müssen statische Haltezeit, Verdampfungsrate und der tatsächliche Ablauf gemeinsam betrachtet werden. Die statische Haltezeit gilt für ein vollständig befülltes Gefäß unter definierten Bedingungen. Im Labor sinkt sie durch Zugriffe, Umsetzen von Proben und zusätzliche Wärmeeinträge.
Die Verdampfungsrate zeigt, wie viel Flüssigstickstoff unter diesen Prüfbedingungen pro Tag verloren geht. Ein deutscher Datensatz für kryogene Lagerbehälter nennt Modelle mit 205 l, 461 l und 698 l LN2-Kapazität, Verdampfungsraten von 6,5, 10 und 13 l pro Tag sowie statischen Haltezeiten von 32, 46 und 54 Tagen. Das HC-Series-Datenblatt von Tec-Lab macht damit einen wichtigen Vergleich sichtbar: Ein größeres Gefäß verdampft nicht automatisch weniger Stickstoff pro Tag. Kapazität, Isolierung und Geometrie gehören zusammen.
Dieselbe HC-Serie umfasst auch Flüssigphasenbehälter mit 6, 10 und 25 l Nettokapazität, einer täglichen Verdampfung von 0,12 l pro Tag und statischen Haltezeiten von 50, 83 und 208 Tagen. Solche Werte können für kleine Bestände und längere Intervalle ohne Zugriff interessant sein. Sie bleiben jedoch Herstellerangaben unter bestimmten Prüfbedingungen und dürfen nicht ungeprüft auf andere Modelle übertragen werden.
| Behälterklasse | Typische Kapazität | Verdampfungsrate | Statische Haltezeit | Beste Verwendung |
|---|---|---|---|---|
| Größerer Lagerbehälter | 205 l | 6,5 l/Tag | 32 Tage | Größere Probenbestände |
| Größerer Lagerbehälter | 461 l | 10 l/Tag | 46 Tage | Biobanking mit höherem Rackbedarf |
| Größerer Lagerbehälter | 698 l | 13 l/Tag | 54 Tage | Umfangreiche Bestände und längere Intervalle |
| Kleiner Flüssigphasenbehälter | 6 l | 0,12 l/Tag | 50 Tage | Kleine Arbeitsbestände |
| Kleiner Flüssigphasenbehälter | 10 l | 0,12 l/Tag | 83 Tage | Kleine bis mittlere Bestände |
| Kleiner Flüssigphasenbehälter | 25 l | 0,12 l/Tag | 208 Tage | Längere Lagerung mit geringer Zugriffshäufigkeit |
Für die Beschaffung reicht die Literzahl allein nicht aus. Prüfen Sie Vialformat, Rackhöhe, Ebenenzahl, Zugriffshäufigkeit sowie den Anteil des Volumens, der als Sicherheits- und Arbeitsraum frei bleiben muss. Bei der Dampfphasenlagerung bestimmt zusätzlich die Probenposition im Tank, ob die gewünschte Temperaturzone zuverlässig erreicht wird. Der Behälter ist damit ein Glied der validierten Kryokette. Transferzeit, Kontaminationskontrolle und dokumentierte Nachfüll- und Prüfintervalle müssen zur Kapazitätsrechnung passen. Gerade im deutschen Laborumfeld sollten außerdem Herstellerdokumentation und interne Compliance-Vorgaben zusammenpassen.

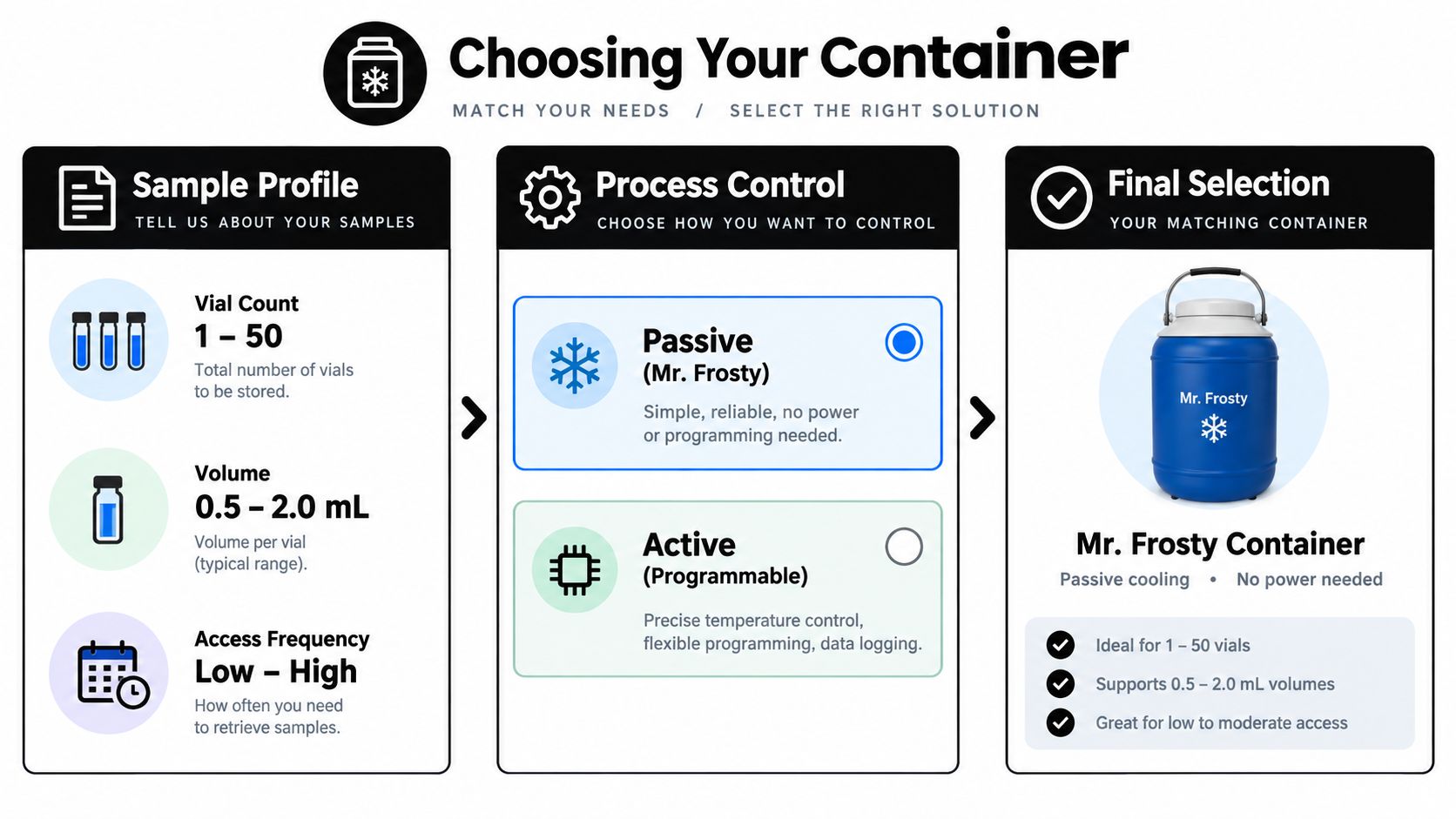

Die Auswahl beginnt mit dem Bestand, nicht mit dem Markennamen. Zählen Sie die Vials, prüfen Sie ihr Format und notieren Sie, wie oft auf den Bestand zugegriffen wird. Ein kleiner Forschungsbestand mit seltenem Zugriff braucht eine andere Lösung als ein Biobank-Rack, das täglich geöffnet und neu bestückt wird.
Eine passive Isopropanolbox kann für kleine Chargen geeignet sein, wenn der Ablauf überschaubar und die Übergabe in den Flüssigstickstofftank direkt organisiert ist. Ein programmierbares System passt besser, wenn die Kühlkurve aufgezeichnet, wiederholt und im Rahmen eines regulierten Prozesses geprüft werden muss. Ein Dampfphasentank übernimmt anschließend die Lagerung, während ein Transportgefäß für die Versandstrecke zuständig ist.
Die Flüssigphase bietet eine sehr tiefe und direkte Stickstoffumgebung. Die Dampfphase kann bei sensiblen Materialien Vorteile für die Kontaminationskontrolle bieten, weil die Proben nicht direkt in Flüssigstickstoff eintauchen. Die Entscheidung muss deshalb mit der Probenart, der Vialintegrität, dem Tankdesign und der internen Risikobewertung verbunden werden.
Bei einem Standortwechsel müssen die Verantwortlichen die richtige Transportklassifizierung und Verpackungsanweisung bestätigen. Je nach Probenstatus können UN 3373, die Verpackungsanweisung P650 für diagnostische Proben oder P620 für infektiöse Stoffe der Klasse 6.2 relevant sein. Für Luftfracht gelten zusätzlich die einschlägigen IATA-Regeln. Diese Einstufung darf nicht aus dem Behälternamen abgeleitet werden.
Auch die Rackmaterialien zählen. PVC-beschichtete Racks können sinnvoll sein, wenn chloridempfindliche Legierungen vermieden werden sollen. Aluminiumracks sind für wiederholte Zyklen in Flüssigstickstoff geeignet, müssen aber mit dem konkreten Tank, den Boxen und dem Zugriffsablauf kompatibel sein.
Vor einer Bestellung sollte die Checkliste diese Punkte beantworten:
Kleine akademische Labore profitieren meist von einem einfachen, gut beherrschten passiven Ablauf. Mittlere Biobanken brauchen vor allem Rackordnung, Haltezeit und Nachfüllplanung. GMP-Einrichtungen mit mehreren Standorten benötigen zusätzlich eine eng dokumentierte Übergabe zwischen Einfrieren, Lagerung und Transport.
Für die praktische Einordnung von Transportgefäßen eignet sich eine Übersicht zu Trockenshippern.

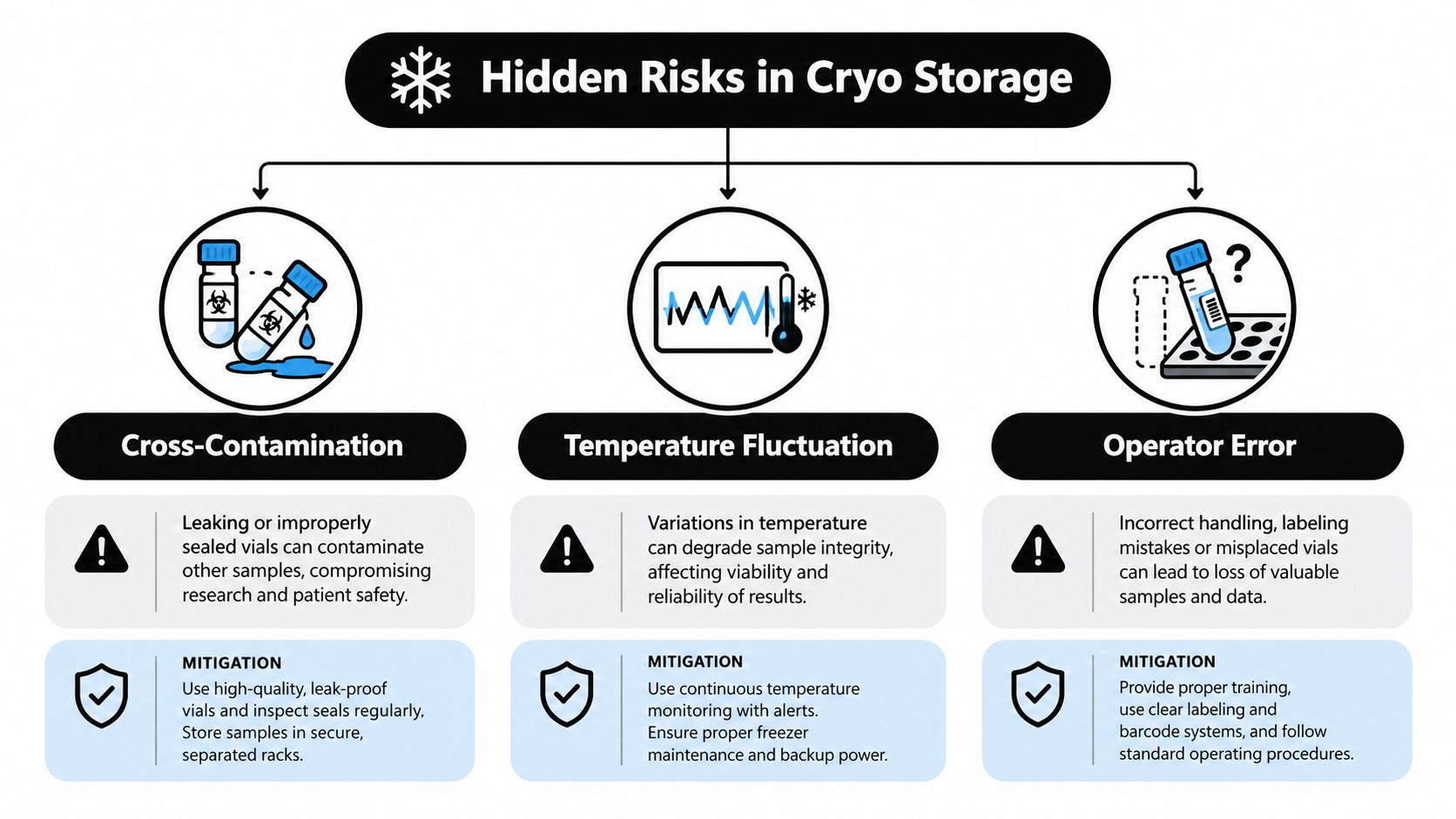

Ein Vergleich nach Preis, Vialanzahl und Abkühlrate lässt die kritischsten Fehler oft unberücksichtigt. Besonders in deutschen Biobanken und Zelltherapielaboren muss der Behälter auch als Teil von Kontaminationskontrolle, Arbeitsschutz und Chain of Custody bewertet werden.
Bei der Flüssigphasenlagerung kann ein undichtes Kryovial Material in den gemeinsamen Flüssigstickstoff abgeben. Ein Logistikbeitrag zu Zell- und Gentherapie weist darauf hin, dass die Integrität von Behälterverschlüssen bei kryogenen Temperaturen versagen kann, und empfiehlt die Dampfphase als Maßnahme zur Verringerung des Kreuzkontaminationsrisikos. Die Analyse zur Kryo-Logistik für Zell- und Gentherapie behandelt damit einen Punkt, der in einfachen Produktvergleichen häufig fehlt.
Die Kontrolle besteht nicht nur aus der Wahl der Phase. Sie umfasst geprüfte Vials, geschlossene und geeignete Racks, eine klare Trennung von Materialströmen sowie dokumentierte Reinigungs- und Sperrprozesse. BioKryo Germany verweist bei menschlichem Gewebe und Arzneimitteln auf Genehmigungen nach deutschem Arzneimittelrecht. Das macht die Frage nach der Behälterkonstruktion zu einer Compliance-Frage, nicht nur zu einer Komfortentscheidung.
Ein zweiter Fehler entsteht, wenn Proben länger als vorgesehen in einem Arbeitsbehälter bleiben. Deutsche Kryokonservierungsunterlagen empfehlen, Zellen nach dem Einfrieren in Flüssigstickstoffbehälter unter -150 °C zu überführen. Eine weitere deutsche Fachinformation warnt davor, Material längere Zeit im Bereich zwischen -25 °C und -130 °C zu belassen, weil die Viabilität leiden kann. Die deutsche Kryokonservierungsbroschüre von Carl Roth beschreibt diese Übergabelogik.
Der dritte Risikobereich ist die Sauerstoffverdrängung. Eine deutsche Sicherheitsanweisung erlaubt den Zutritt zu einem Stickstofflager nur bei einer Sauerstoffkonzentration von über 18 Vol.-%. Die Sicherheitsinformation zum Umgang mit Flüssigstickstoff macht deutlich, dass Lüftung und Sauerstoffüberwachung vor dem Betreten der Räume geprüft werden müssen.
Sicheres Arbeiten beginnt mit der persönlichen Schutzausrüstung. Beim Umgang mit Flüssigstickstoff gehören Schutzbrille oder Gesichtsschutz, Kryohandschuhe und trockene, schützende Kleidung zum Verfahren. Eine Arbeitsanweisung der Freien Universität Berlin rät ausdrücklich von Latexhandschuhen ab und verlangt, Metallringe und Uhren vor der Arbeit abzulegen. Die Betriebsanweisung für Flüssigstickstoff der FU Berlin erklärt diese Vorgaben als Schutz vor Kälteverletzungen und Problemen durch ungeeignete Handschuhe.
Beim Umfüllen und Nachfüllen zählen einfache Bewegungen. Gefüllte Dewars werden aufrecht transportiert, damit Flüssigkeit nicht unkontrolliert austritt. Sie dürfen nicht unter Druck stehen; lose sitzende Stopfen ermöglichen die Druckentlastung. Der deutsche Messer-Leitfaden für den Umgang mit Kryogengasen beschreibt außerdem Einschränkungen für den Transport durch Aufzüge und die Notwendigkeit geschulter Personen.
Vor dem Befüllen muss ein Dewar vollständig trocken sein. Wasser kann beim Kontakt mit Flüssigstickstoff gefrieren, Bauteile belasten und bei ungeeigneten Bedingungen Schäden verursachen. Deutsche Arbeitsanweisungen weisen außerdem darauf hin, dass Flüssigstickstoff ständig verdampft, nachgefüllt werden muss und bei längerer Nutzung ein Austausch erforderlich sein kann, um eine Sauerstoffanreicherung zu vermeiden. Die WMI-Anweisung zu Kühlfallen und Flüssigstickstoff behandelt diese Betriebsmechanik.
Dokumentieren Sie nicht nur den Füllstand. Ein Schritt-für-Schritt-System für Labordokumentation kann helfen, Bedienhandlungen, Übergabezeiten und Prüfpunkte so festzuhalten, dass eine andere Person den Ablauf nachvollziehen kann.
Prüfen Sie in einem festen Rhythmus:
Weitere praktische Regeln für den täglichen Umgang mit Flüssigstickstoff fasst die Übersicht zu sicherem Arbeiten mit kryogenen Flüssigkeiten zusammen.
Am Dienstagmorgen entscheidet die Laborleiterin nicht nur über einen Zellgefrierbehälter. Sie prüft Probenart und Chargengröße, wählt eine passive Einfrierhilfe oder ein kontrolliertes Gefriergerät und legt die zulässige Übergabezeit fest. Erst danach folgen Tank, Rack und Transportgefäß. So wird der Behälter als Glied einer geprüften Kryolagerungskette eingesetzt, nicht als einzelnes Zubehör für eine bestimmte Abkühlrate.
Für die tägliche Planung hilft diese Reihenfolge:
Cryonos GmbH führt Zelllagergefrierbehälter, Stickstoffspeicher, Transportbehälter, Racks und Sicherheitsausrüstung. Der Cryonos GmbH Produktfinder unterstützt den Vergleich nach Lagerung, Transport und Handhabung.
Wählen Sie den Zellgefrierbehälter als Teil der gesamten Kryokette. Prüfen Sie dabei Probenvolumen, Stickstofflogistik, Transferzeiten, Kontaminationsschutz und geltende deutsche Compliance-Anforderungen. Candida?
