Die beliebteste Empfehlung für einen Flüssigstickstoffbehälter lautet oft: immer voll halten und möglichst selten öffnen. Das greift zu kurz. Bei einem cryogenic storage dewar liegt das gefährlichste Problem im Routinebetrieb nicht nur in der Kälte, sondern in unbemerkter Sauerstoffverdrängung und Sauerstoffanreicherung, während der Behälter scheinbar unauffällig im Raum steht.
Ein Dewar ist ein vakuumisoliertes Gefäß für kryogene Flüssigkeiten. Bei Flüssigstickstoff, kurz LN2, arbeitet das System bei -196 °C, wie die Sicherheitsregeln der Universität Rostock festhalten. Für ein Labor ist der Behälter kein gewöhnlicher Isolierkolben, sondern eine langlebige Anlage, die Sicherheit, Nachfüllaufwand, Probenintegrität und die tägliche Verfügbarkeit beeinflusst.
Die richtige Auswahl beginnt deshalb nicht bei der maximalen Literzahl. Sie beginnt bei der Frage, was im Behälter passiert, wenn niemand ihn aktiv bedient, welche Normen für Konstruktion und Transport gelten und wie das Team Prüfungen dokumentiert.
Flüssigstickstoff siedet ständig, sobald Wärme aus der Umgebung in das Gefäß gelangt. Das entstehende Stickstoffgas kann in schlecht belüfteten Räumen den Sauerstoffanteil senken. Eine Person bemerkt diesen Zustand nicht zuverlässig durch Geruch oder sichtbare Warnzeichen. Die Rostocker Sicherheitsunterlage weist außerdem darauf hin, dass sich in offen stehenden Dewargefäßen durch Kondensation flüssiger Sauerstoff anreichern kann. Dieser kann sich mit organischen Stoffen zu explosionsfähigen Gemischen verbinden.
Damit verschiebt sich die zentrale Betriebsfrage. Sie lautet nicht nur: Wie lange hält der Vorrat? Sie lautet auch: Wie lange darf ein Behälter im aktuellen Raumzustand stehen, wer kontrolliert ihn, und was geschieht bei einem langen Stillstand?
Praktische Regel: Ein Dewar braucht eine definierte Standby-Politik, nicht nur einen Füllplan.
Sir James Dewar entwickelte das vakuumisolierte Gefäß 1892. Historische Darstellungen vermerken, dass die frühen Glasgefäße lokal schwer herzustellen waren und deshalb in Deutschland gefertigt wurden. 1895 erhielt Karl von Linde in Deutschland ein grundlegendes Patent zur Luftverflüssigung. Diese Verbindung zwischen Dewargefäß, deutscher Fertigung und industrieller Luftverflüssigung erklärt, warum der Begriff bis heute zur kryogenen Lagertechnik gehört. Die Entwicklungsgeschichte ist in der historischen Übersicht zur Kryotechnik dokumentiert.
Im Labor meint „Dewar“ heute meist ein doppelwandiges, vakuumisoliertes Gefäß für Flüssigstickstoff, Helium oder Argon. Ein kryogener Storage Dewar ist damit weder eine normale Thermosflasche noch automatisch ein Druckbehälter. Konstruktion, Halsgeometrie, Entlastungseinrichtungen und Verwendungszweck entscheiden darüber, ob er für ein Kühlbad, einen Probentransport oder eine langfristige Probenlagerung geeignet ist.
Ein Behälter wird oft viele Jahre eingesetzt. Eine falsche Halsweite kann die passende Rackgeometrie ausschließen, eine ungeeignete Verdampfungsrate den Nachfüllbetrieb belasten und eine unvollständige Dokumentation die Qualifizierung verzögern.
Bewerten Sie deshalb drei Ebenen gemeinsam:
Die Kälte verursacht Verbrennungen. Der unbeobachtete Gas- und Standby-Zustand entscheidet jedoch oft darüber, ob aus einem normalen Betriebsvorgang ein systemisches Risiko wird.

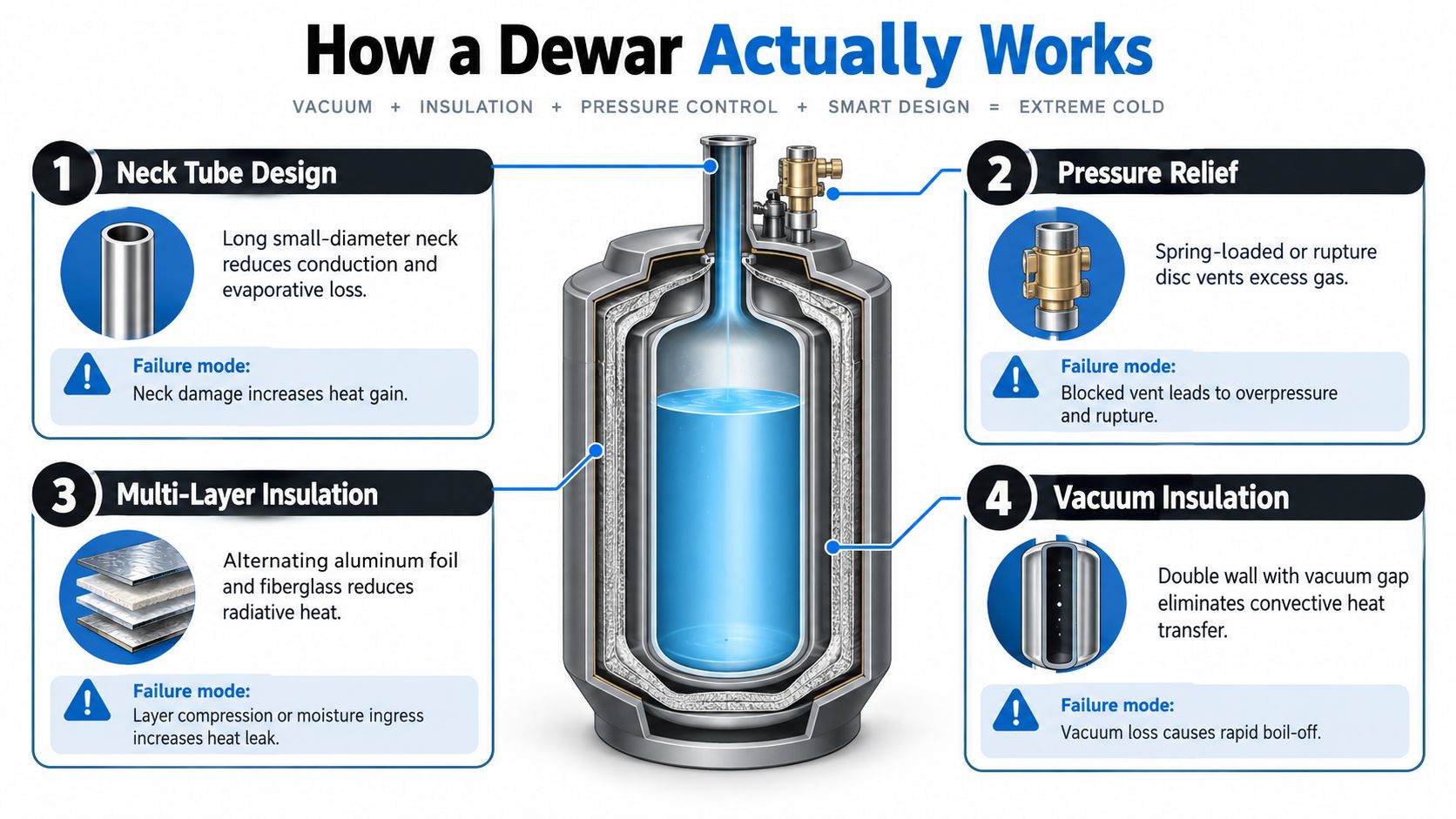

Ein Dewar schützt den Inhalt nicht durch eine einzelne Isolationsschicht. Mehrere konstruktive Elemente begrenzen jeweils einen anderen Wärmeweg.
Im Zentrum steht das Innengefäß. Es nimmt den Flüssigstickstoff auf. Darum liegt ein Außenmantel, und der Zwischenraum wird evakuiert. Ohne nennenswerte Gasmenge können Konvektion und ein großer Teil der Wärmeleitung zwischen den Wänden stark reduziert werden. Der Vakuumraum ist deshalb kein Detail im Datenblatt, sondern der entscheidende thermische Schutz.
Bei hochwertigen Konstruktionen kommen reflektierende oder mehrlagige Isolationsmaterialien hinzu. Solche Schichten reduzieren den Wärmeeintrag durch Strahlung. Der Hals bleibt dagegen eine bewusste thermische Schwachstelle. Er verbindet Innen- und Außenbereich mechanisch, ist aber möglichst lang und schlank ausgeführt, damit Wärme nicht direkt in die Flüssigkeit geleitet wird.
Eine anschauliche Ergänzung zur Grundkonstruktion bietet die Erklärung zum Aufbau einer Dewar-Vakuumflasche. Entscheidend ist dabei nicht, dass der Behälter „kalt macht“. Er verlangsamt vielmehr den Wärmeeintrag so weit, dass der Flüssigstickstoff kontrolliert verdampft.
Ein Vakuumverlust zeigt sich typischerweise durch deutlich stärkere Verdampfung oder ungewöhnliche Vereisung am Außenmantel. Die Ursache kann eine Beschädigung, ein Problem an der Dichtung oder eine undichte Vakuumhülle sein. Ein blockierter Entlüftungsweg führt dagegen zu Druckaufbau. Eis am Hals oder an einer Entlastungseinrichtung ist deshalb nicht einfach nur ein kosmetisches Problem, sondern muss als möglicher Funktionsfehler bewertet werden.
Dewars verfügen je nach Ausführung über Druckentlastungs- und Berstscheibeneinrichtungen. Diese Komponenten sollen überschüssiges Gas ableiten, nicht den Behälter dauerhaft verschließen. Ein vollständig luftdicht verschlossener Behälter ist für verdampfenden Flüssigstickstoff ungeeignet.
Die deutsche Normenübersicht für kryogene Behälter nennt unter anderem DIN EN 13458-1 für stationäre vakuumisolierte Behälter, DIN EN 14398-1 für große bewegliche, nicht vakuumisolierte Behälter und DIN EN 13648-2 für Berstscheibeneinrichtungen. Die passende Norm hängt von Bauart und Einsatz ab.
Nicht jeder Flüssigstickstoffbehälter ist für dieselbe Aufgabe gebaut. Der wichtigste Unterschied liegt nicht allein im Volumen, sondern in Zugänglichkeit, Mobilität, Druckkonzept und Haltefunktion.
| Dewar-Typ | Typische Kapazität | Konstruktion | Typische Haltezeit | Hauptanwendung |
|---|---|---|---|---|
| Labor-Glasdewar | 1 bis 5 Liter | Borosilikatglas, meist offen zugänglich | Kurzzeitbetrieb | Kühlbäder und Versuche am Labortisch |
| Aluminium-Lagerdewar | 35 bis 500 Liter | Vakuumisoliertes Aluminium, offen oder mit Racks | Langzeitlagerung | Biobanken und Forschungslabore |
| Dry Shipper | Nicht pauschal vergleichbar | Absorber hält LN2 in nicht auslaufender Form | Für validierten Transport ausgelegt | Probenversand und Lufttransport |
| Micro-Bulk-Einheit | 500 bis 3.000 Liter | Stationärer Tank mit Leitungsanschluss | Vorratsversorgung | Kliniken, Pharma und Industriegase |
Glasdewars sind praktisch, wenn Mitarbeitende Flüssigstickstoff direkt für ein Kühlbad oder einen kurzen Versuch benötigen. Glas ist jedoch stoß- und thermisch empfindlicher. Die Universität Rostock verlangt für Glasdewars eine Schutzummantelung gegen Implosion. Nur trockene und saubere Gefäße dürfen befüllt werden.
Aluminium-Lagerdewars bilden den Arbeitsstandard für viele Probenlager. Rackeinsätze und schmale Hälse verbessern die geordnete Lagerung von Cryoboxen, während offene Modelle schnellen Zugriff ermöglichen. Die Konstruktion ist auf regelmäßige Nachfüllung und möglichst geringe statische Verdampfung ausgelegt.
Ein Dry Shipper speichert nicht einfach flüssigen Stickstoff zum Ausgießen. Ein absorbierender Einsatz bindet den Stickstoff, sodass der Behälter für geeignete Transportprozesse nicht auslaufend arbeitet. Für Lufttransporte müssen Verpackung, Kennzeichnung und Dokumentation nach der jeweils geltenden IATA-Vorgabe geprüft werden. Ein druckbeaufschlagter Transporttank verfolgt dagegen ein anderes Prinzip und darf nicht mit einem Dry Shipper gleichgesetzt werden.
Micro-Bulk-Systeme stehen meist außerhalb oder neben dem Gebäude. Sie speisen kleinere Entnahmebehälter über vakuumisolierte Leitungen. Diese Lösung reduziert manuelle Umfüllvorgänge, verlangt aber eine Standortplanung mit Entlüftung, Leitungsführung, Wartung und Verantwortlichkeiten.
Ein Einkaufsvergleich wird belastbar, wenn alle Anbieter dieselben Felder ausfüllen. Die Literzahl allein sagt wenig über die Eignung für Probenracks, Nachfüllintervalle oder die Aufstellung aus.
| Spezifikation | Typischer Bereich | Operative Konsequenz |
|---|---|---|
| Nutzvolumen | Anwendungsabhängig | Bestimmt Vorrat und Anzahl der Probenplätze |
| Halsdurchmesser | Modellabhängig | Entscheidet über Canister, Cryoboxen und Rackzugang |
| Statische Verdampfung | Modellabhängig | Beeinflusst LN2-Verbrauch und Nachfüllplanung |
| Statische Haltezeit | Modellabhängig | Zeigt, wie lange der Vorrat unter Prüfbedingungen verfügbar bleibt |
| Stellfläche und Bauhöhe | Standortabhängig | Muss Zugang, Deckel, Entnahme und Sicherheitsabstände zulassen |
| Konformitätspaket | Herstellerabhängig | Unterstützt Beschaffung, Qualifizierung und Prüfplanung |
Ein weiter Hals erleichtert das Einsetzen und Entnehmen großer Racks. Er vergrößert aber die thermische Öffnung und kann die Haltezeit verschlechtern. Ein enger Hals verbessert häufig die thermische Bilanz, begrenzt jedoch die Rack- und Canisterauswahl. Für ein Labor mit standardisierten Cryovial-Racks muss die tatsächliche Geometrie deshalb vor der Bestellung geprüft werden.
Herstellerdaten zur statischen Verdampfung gelten unter festgelegten Prüfbedingungen. Sie beschreiben nicht automatisch den Verbrauch im aktiven Labor. Häufiges Öffnen, warme Proben, Sonneneinstrahlung, benachbarte Wärmequellen und unvollständiges Schließen verändern das Ergebnis.
Die deutsche Betriebsanleitung eines Glasdewar-Herstellers nennt für kleine Modelle konkrete Referenzwerte. Ein Gefäß mit 100 ml Fassungsvermögen weist dort etwa 0,3 Liter LN2 Verdampfung pro Tag und ungefähr 7 Stunden Haltezeit auf. Für 200 ml werden etwa 0,7 Liter pro Tag und ungefähr 15 Stunden genannt. Diese Angaben stehen in der deutschen Herstelleranleitung für Glasdewars und gelten für die jeweiligen Modelle, nicht als allgemeine Regel für jeden Behälter.
Fordern Sie zusammen mit dem Angebot die Druckgeräterichtlinien-Konformität, vorhandene AD-2000-Unterlagen, Vakuumprüfberichte und Wartungsvorgaben an. Ein niedriger Listenpreis hilft wenig, wenn die technische Akte für Ihre interne Freigabe fehlt.
Ein Dewar ist ein Lebenszyklus-Asset. Das Team muss nicht nur sicher einfüllen, sondern auch prüfen, transportieren, dokumentieren und den Stillstand organisieren.
Beim Umfüllen wird eine Phasentrennung oder ein geeigneter Füllaufsatz eingesetzt. Er reduziert Spritzer und lenkt den Flüssigkeitsstrom in das Aufnahmegefäß. Der Bediener kontrolliert Schlauch, Anschluss, Entlüftungsweg und Behälterzustand vor dem Öffnen des Ventils. Warme Gefäße können beim ersten Kontakt mit LN2 stark sieden, deshalb muss der Füllvorgang entsprechend der Herstelleranweisung kontrolliert erfolgen.
Bei größeren Anlagen übernimmt häufig der Kryogengaslieferant die Befüllung vor Ort. Dabei werden Schlauchführung, Entlüftung und Füllstandsanzeige gemeinsam kontrolliert. Ein Druckaufbau darf nicht durch einen falsch eingesetzten Deckel oder eine blockierte Entlastung entstehen.
Für den Transport zwischen Räumen oder Gebäuden bleibt der Behälter aufrecht, wird gegen Umkippen gesichert und mit einem geeigneten Wagen bewegt. Die deutsche Brancheninformation des Industriegaseverbands verlangt bei Flüssigstickstoffbehältern ohne ausgewiesenen zulässigen Innendruck eine drucklose Befüllung. Für den Fahrzeugtransport müssen Behälter für den Straßenverkehr zugelassen, gegen Umkippen gesichert und in einem offenen oder ausreichend belüfteten Laderaum untergebracht sein. Die Details stehen in der deutschen Handlungshilfe für Flüssigstickstoff in Kryobehältern.
Die WMI-Anweisung für größere regelmäßig genutzte Dewars empfiehlt, das Innengefäß nicht vollständig leer und warm werden zu lassen. Während längerer Stillstände soll der Flüssigstickstoff außerdem periodisch erneuert werden, um Sauerstoffanreicherung zu vermeiden. Daraus folgt eine einfache Betriebslogik:
Ein jährlicher Trend der statischen Verdampfung kann zeigen, ob die Vakuumleistung nachlässt. Für die konkrete Prüfmethode und die Wartung eines Dewargefäßes gelten die Herstellerunterlagen und die interne Gefährdungsbeurteilung.
Für ergänzende Anforderungen an empfindliche biologische Materialien ist eine fachbezogene Ressource zur Dokumentation und Lagerung von Bulk-Peptiden sinnvoll. Sie ersetzt keine Gefährdungsbeurteilung für LN2, hilft aber, Lagerbedingungen und Verantwortlichkeiten sauber von der Behältersicherheit zu trennen.
Ein praktischer Demonstrationsfilm zur Bedienung kann die Einweisung unterstützen:
Die Sicherheitsfreigabe muss zum Raum, zum Behälter und zum Transportweg passen. Ein großer Flüssigstickstoffdewar gehört nicht in einen abgedichteten Keller, ein gemeinsam genutztes Büro oder einen Raum ohne belastbare Lüftungsplanung.
Flüssigstickstoff verdampft zu Stickstoffgas und kann Sauerstoff verdrängen. Die Lüftung muss deshalb die installierte Verdampfungsquelle berücksichtigen. Sauerstoffwarnanlagen können zusätzliche Sicherheit schaffen, ersetzen aber weder Lüftung noch Gefährdungsbeurteilung. Die deutsche Sicherheitsunterlage aus Rostock nennt außerdem die Sauerstoffanreicherung durch kondensierten flüssigen Sauerstoff als Risiko bei offen stehenden Dewars.
Die Arbeitsschutzunterlage der Universität Lübeck nennt einen Mindestabstand von 50 cm zu Wärmequellen. Dieser Wert gehört in die konkrete Aufstellungsprüfung, zusammen mit Zugang, Fluchtweg, Wärmeabgabe und möglicher Beschädigung durch Geräteverkehr.
DIN EN 13458-1 ist für stationäre vakuumisolierte Behälter relevant. DIN EN 14398-1 betrifft große bewegliche, nicht vakuumisolierte Behälter, während DIN EN 13648-2 Berstscheibeneinrichtungen behandelt. Welche Normen im Nachweispaket stehen müssen, hängt von der tatsächlichen Bauart ab. Die BetrSichV und die zugehörigen technischen Regeln können zusätzliche Prüf- und Betreiberpflichten auslösen.
Für Straßentransporte ist die Einstufung als Gefahrgut maßgeblich. Flüssigstickstoff wird dabei als UN 1977 geführt. Ob ADR-Vollanforderungen, Erleichterungen oder Ausnahmen greifen, hängt unter anderem von Behälter, Menge, Beförderungsart und Transportzweck ab. Pauschale Aussagen wie „kleine Dewars sind immer frei“ sind deshalb nicht zuverlässig. Der Leitfaden zum Transport eines Flüssigstickstoff-Dewars sollte mit den aktuellen ADR-Vorgaben, dem Beförderer und der eigenen Gefahrgutorganisation abgeglichen werden.
Die Fraunhofer-Information zum kryogenen Probentransport nennt für Flüssigstickstoff in einem Standardfahrzeug unter festgelegten Bedingungen eine Nettomaximalmenge von 1.000 kg. Diese Zahl ist keine allgemeine Freigabe für jeden Transport. Sie zeigt vielmehr, dass Behälterauswahl und Logistik in Deutschland zusammen geplant werden müssen.
Die gleiche Grundtechnik verhält sich in einer Biobank anders als in einer Kinderwunschklinik. Der Unterschied liegt in Probenwert, Zugriffshäufigkeit, Dokumentation und Ausfalltoleranz.
Eine Biobank kann beispielsweise 200.000 mütterliche Blutproben bei -196 °C in Aluminiumtanks mit 180 Litern Inhalt lagern. Bei einer solchen Organisation ist der zentrale Engpass nicht der einzelne Zugriff, sondern die Bestandskontrolle. Eine wöchentliche LN2-Nachfüllung kann in diesem Szenario Teil der internen Betriebsroutine sein, sofern sie anhand der realen Verdampfungs- und Füllstandsdaten festgelegt wurde.
Eine Kinderwunschklinik arbeitet mit kleineren 35-Liter-Dewars für Eizellen und Spermien. Hier zählt die Chain of Custody. Jede Entnahme muss einer Probe, einem Behälterplatz und einer verantwortlichen Person zugeordnet werden. Ein größerer Behälter wäre nicht automatisch besser, wenn er den Zugriff verlangsamt oder die Identifikation erschwert.
Ein Pharmahersteller lagert Zellbanken oder virale Ausgangsmaterialien in qualifizierten Tanks. Der Behälter wird dann Teil eines validierten Systems mit kontinuierlicher Temperatur- oder Füllstandsüberwachung, Alarmgrenzen, Ersatzkapazität und dokumentierten Abweichungsprozessen. Der technische Nachweis muss zur Qualitätsumgebung passen, nicht nur zur Kryotechnik.
Eine Tierzuchtanlage nutzt Racks für Samenhalme häufig in der Dampfphase. Das kann die Handhabung strukturieren und das Risiko eines direkten Kontakts zwischen Proben und Flüssigphase verringern. Die Auslegung richtet sich nach Rackformat, Zugriff und Bestandswechsel, nicht nach einem abstrakten Maximalvolumen.
Ein Industriegasversorger setzt dagegen Micro-Bulk-Tanks mit 500 bis 3.000 Litern ein. Von dort versorgen vakuumisolierte Leitungen kleinere Entnahme- oder Prozessbehälter. Der Vorteil liegt in der kontinuierlichen Versorgung, während die Hauptaufgaben in Leitungsprüfung, Entlüftung, Lieferplanung und sicherer Standortintegration liegen.
Diese Beispiele zeigen, warum Datenblätter allein keine Auswahlentscheidung ersetzen. Ein Behälter mit guter Haltezeit für seltene Zugriffe kann im täglichen Klinikbetrieb unpraktisch sein. Ein gut zugänglicher Behälter kann wiederum für lange Standzeiten zu viel Nachfüllarbeit verursachen.
Die Auswahl wird einfacher, wenn der primäre Zweck zuerst feststeht. Danach wird nur die Spezifikation hoch gewichtet, die diesen Zweck tatsächlich beeinflusst.
| Anwendungsfall | Empfohlener Typ | Typische Kapazität | Wichtigste Spezifikation | Compliance-Anker |
|---|---|---|---|---|
| Kurzer Probentransport | Dry Shipper | Anwendungsabhängig | Nicht auslaufende Transportausführung und Dokumentation | IATA- und Transportvorgaben |
| Routinemäßige Laborkühlung | Glasdewar | 1 bis 10 Liter | Zugänglichkeit und sichere Schutzummantelung | Herstelleranweisung und Gefährdungsbeurteilung |
| Dichte Kryolagerung | Aluminium-LN2-Tank | 120 bis 300 Liter | Rackgeometrie und statische Verdampfung | DIN EN 13458, soweit für die Bauart zutreffend |
| Zentrale Versorgung | Micro-Bulk-Einheit | 500 bis 3.000 Liter | Leitungsintegration und Standortlüftung | Betreiber- und Druckgerätevorgaben |
| Validierte GMP-Lagerung | Qualifizierter Lagertank | Anwendungsabhängig | Kontinuierliche Protokollierung und Alarmierung | Qualitätsmanagement und anwendbare Normen |
Für kurze Transporte zählt der Dry Shipper, nicht die größtmögliche Flüssigstickstoffmenge. Für ein Kühlbad ist ein kleiner Glasdewar sinnvoll, sofern Schutzummantelung, Trockenheit und Bedienung passen. Bei hoher Probenzahl entscheidet ein Aluminiumtank über Rackplatz, Zugriff und Nachfüllrhythmus.
Für eine zentrale Gasversorgung ist der Micro-Bulk-Tank die passende Systemklasse. Bei GMP-relevanten Zellbanken muss der Tank dagegen zusammen mit Logger, Alarmierung, Ersatzkonzept und Abweichungsmanagement bewertet werden.
Cryonos GmbH bietet unter anderem Flüssigstickstoff-Speicher- und Transportbehälter, Systeme für biologische Proben sowie Zubehör für die sichere Handhabung an. Wer für Labor, Biobank oder klinische Anwendung Modelle vergleichen möchte, kann den Produktfinder von Cryonos GmbH nutzen und die Auswahl anschließend mit Standort-, Normen- und Wartungsanforderungen abgleichen.
Unabhängig vom Modell bleibt die Standby-Regel entscheidend. Ein nicht vollständig leer gefahrenes größeres Gefäß, periodisch erneuerter Flüssigstickstoff, dokumentierte Kontrollen und funktionierende Sauerstoffüberwachung machen aus einem technischen Behälter ein beherrschbares Betriebsmittel.
Prüfen Sie Ihre Dewar-Liste jetzt gegen Nutzvolumen, Halsgeometrie, Verdampfungsdaten, Nachweispaket und Standby-Verantwortung. Besprechen Sie die offenen Punkte mit Cryonos GmbH und besuchen Sie Cryonos GmbH, um passende Flüssigstickstoffbehälter, Transportlösungen und Sicherheitszubehör für Ihre Anwendung zu vergleichen.
