Die populärste Empfehlung zum Thema Dampfturbine 2 kW lautet oft: eine kleine Turbine auswählen, anschließen und überschüssigen Dampf in Strom umwandeln. Für einen deutschen Anlagenstandort ist diese Reihenfolge meist falsch. Die entscheidende Frage ist nicht zuerst, welche Turbine 2 kW liefern kann, sondern ob der Standort dauerhaft genügend geeigneten Dampf, Kondensatführung, Kühlung, Regelung und elektrische Infrastruktur bereitstellt.
Eine 2-kW-Turbine ist deshalb häufig weniger eine standardisierte Produktkategorie als ein Integrationsprojekt im Kleinstmaßstab. Historisch ist diese Leistung keineswegs neu. Charles Parsons' Kundenmaschine für die SS Earl Percy erzeugte 1885 bereits 2 kW bei 10.000 U/min, während sein erster Dampfturbinen-Generator ein Jahr zuvor 7,5 kW bei 18.000 U/min erreichte, wie die historische Darstellung des Trinity College Dublin dokumentiert.
Dieser Maßstab hat also eine lange technische Vorgeschichte. Wirtschaftlich und betrieblich bleibt er jedoch anspruchsvoll, weil Leckagen, Lagerreibung, Feuchte und Nebenaggregate bei kleinen Rotoren einen deutlich größeren Anteil der verfügbaren Leistung beanspruchen.
Die Annahme, eine Dampfturbine mit 2 kW sei einfach eine verkleinerte Industrieanlage, führt Käufer schnell in die falsche Richtung. Siemens Energy nennt für Dresser-Rand-Dampfturbinen einen Leistungsbereich von unter 10 kW bis 25 MW. Damit liegt eine 2-kW-Anwendung zwar innerhalb des kommerziell genannten Bereichs, aber am äußersten unteren Ende des Angebots, wie die Produktübersicht von Siemens Energy zeigt.
Deutsche Standardangebote liegen wesentlich höher. Die Übersicht des Umweltbundesamts zu KWK-Techniken beschreibt kleine Dampfturbinen typischerweise im Bereich von 300 bis 2.500 kW, mit Eintrittsdrücken bis etwa 65 bar(g) und Eintrittstemperaturen bis zu 460 °C. Eine 2-kW-Maschine liegt damit weit unter dem üblichen industriellen Leistungsband und benötigt meist eine spezielle Mikroturbinen-Architektur.
Praktische Regel: Kaufen Sie keine Turbine, bevor Sie den verfügbaren Dampfstrom über den gesamten vorgesehenen Betriebszeitraum gemessen oder belastbar bilanziert haben.
Der Engpass liegt fast immer vor der Turbine. Der Dampf muss hinsichtlich Druck, Temperatur, Trockenheit und Massenstrom passen. Außerdem braucht die Anlage eine Rückführung oder kontrollierte Ableitung des Kondensats, eine geeignete Kühlung und eine Regelung, die Laständerungen sicher beherrscht.
Die Bezeichnung 2 kW beschreibt normalerweise die elektrische oder mechanische Nennleistung an einem definierten Betriebspunkt. Im realen Gebäude- oder Laborbetrieb ziehen Schmierung, Steuerung, Pumpen, Kondensator und elektrische Leistungselektronik einen Teil dieser Energie ab. Die nutzbare Leistung am internen Netz kann deshalb unter der Prospektangabe liegen.
Auch der Generator ist keine Nebensache. Ein direkt gekoppelter Permanentmagnetgenerator kann hohe Turbinendrehzahlen elektronisch verarbeiten, während ein synchroner Generator für den Netzparallelbetrieb Synchronisation und Schutztechnik benötigt. Ein Asynchrongenerator verhält sich wiederum anders bei Blindleistung, Anlauf und Inselbetrieb.
Die richtige Beschaffungsfrage lautet daher nicht nur: „Kann diese Maschine 2 kW erzeugen?“ Sie lautet: Bei welchem Dampfzustand, welchem Massenstrom, welcher Verfügbarkeit und welchem elektrischen Anschluss?

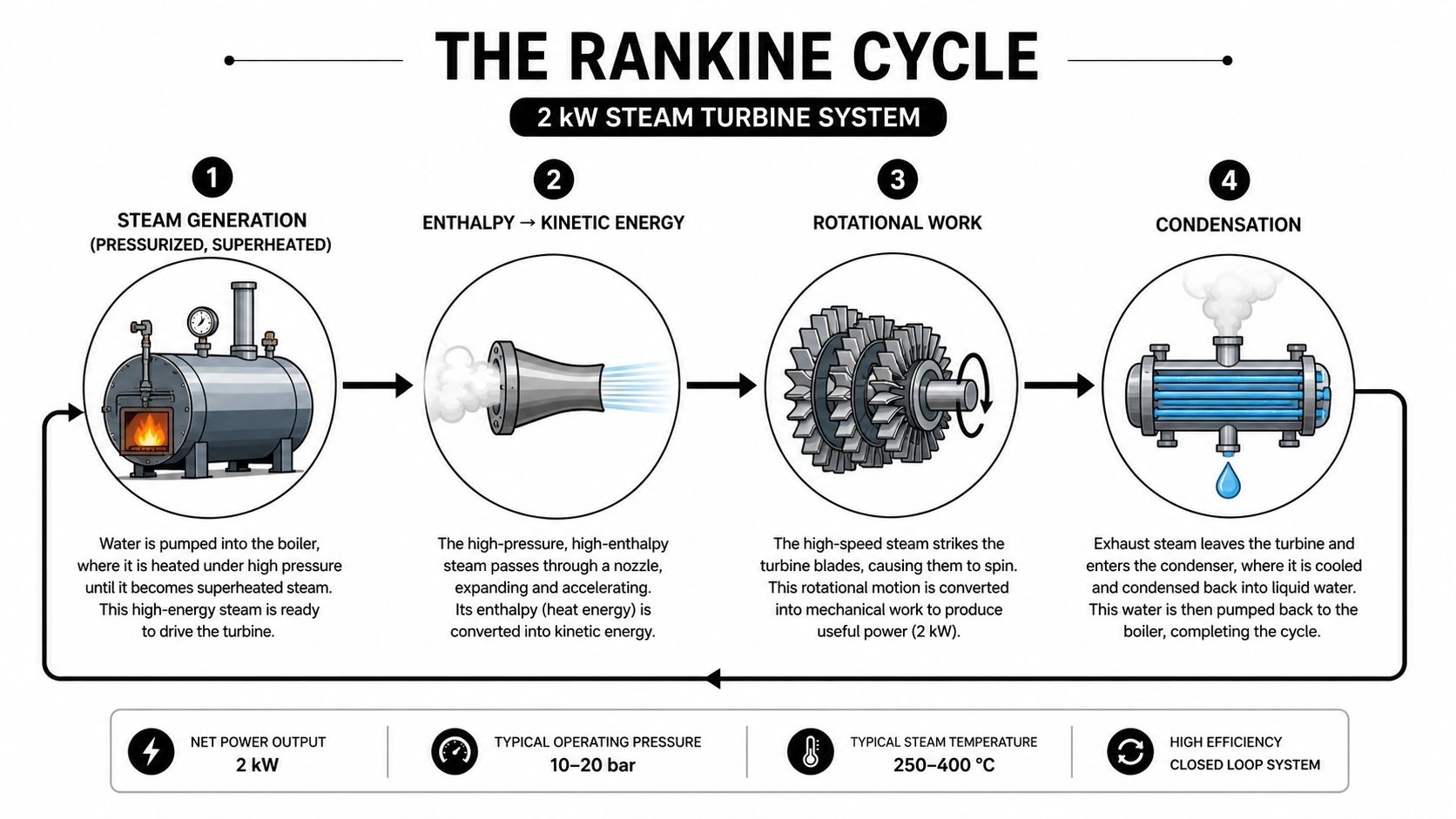

Das Grundprinzip bleibt auch bei 2 kW unverändert. Ein Kessel oder Prozess liefert Druckdampf, der durch eine Düse strömt. Dabei wird ein Teil der Enthalpie des Dampfes in Geschwindigkeit umgewandelt. Der schnelle Dampf trifft auf Schaufeln, überträgt Impuls auf den Rotor und erzeugt Wellenleistung.
Ein Gartenschlauch veranschaulicht den ersten Schritt: Je höher der Druck und je kleiner die Öffnung, desto schneller tritt das Wasser aus. Bei der Turbine übernimmt die Düse diese Beschleunigung mit Dampf. Die Schaufeln funktionieren anschließend ähnlich wie ein Windrad, nur dass der Strahl gezielt auf die Schaufelgeometrie trifft.
Bei sehr kleinen Leistungen dominieren meist einstufige Impulsausführungen. Mehrstufige Curtis- oder Rateau-Anordnungen können thermodynamisch interessant sein, verteuern aber Konstruktion, Fertigung, Dichtung und Wartung. Unterhalb kleiner industrieller Leistungsbereiche wird die zusätzliche Stufe häufig schwer zu rechtfertigen.
Kompakte Rotoren müssen für die erforderliche Umfangsgeschwindigkeit sehr schnell laufen. Für Kleinstturbinen werden Drehzahlen von 12.000 bis 30.000 U/min in Betracht gezogen, wobei diese Größenordnung hier als technische Auslegungsspanne und nicht als allgemeingültige Norm zu verstehen ist. Eine direkte mechanische Kopplung an einen üblichen 50-Hz-Generator ist deshalb meist nicht möglich.
Der Konstrukteur muss zwischen Getriebe und Hochgeschwindigkeitsgenerator wählen. Ein Getriebe erhöht die mechanische Komplexität und bringt Reibungs- sowie Wartungsverluste mit. Ein Permanentmagnetgenerator mit Umrichter vereinfacht die Drehzahlanpassung, verlangt aber eine sorgfältige Auslegung der Leistungselektronik und der Netzqualität.
Kleine Spalte, saubere Dampfqualität und kontrollierte Entwässerung sind entscheidend. Nassdampf oder mitgerissene Wassertropfen können Schaufeln und Dichtungen beschädigen, während Kondensat in kalten Leitungen Druckstöße auslösen kann.
Bei einer 2-kW-Anlage entscheidet der Betriebspunkt über die tatsächliche Leistung. Das Datenblatt sollte deshalb neben Eintrittsdruck und Generatorleistung mindestens Eintrittstemperatur, Abdruck, Dampfqualität, Massenstrom, Drehzahl, Regelbereich, Kondensatführung und elektrische Betriebsart nennen. Deutsche Marktdaten erfassen meist deutlich größere kleine Dampfturbinen, mit 300 bis 2.500 kW, Eintrittsdrücken bis etwa 65 bar(g) und Temperaturen bis 460 °C, wie das Umweltbundesamt beschreibt.
Diese Werte lassen sich nicht linear auf 2 kW herunterrechnen. Werden Rotor, Dampfkanäle und Lager kleiner, gewinnen Oberflächenverluste, interne Leckagen und Lagerreibung relativ an Gewicht. Dadurch kann der spezifische Dampfbedarf pro erzeugter Kilowattstunde stark steigen. Der Dampferzeuger und der vorhandene Prozess bestimmen somit oft, ob die Turbine überhaupt sinnvoll betrieben werden kann.
| Parameter | 2-kW-Klasse | 50-kW-Industrieeinheit |
|---|---|---|
| Typische Rolle | Sonderanlage, Demonstrator oder integrierte Mikrolösung | Kleine industrielle Prozess- oder KWK-Anlage |
| Turbinenkonzept | Häufig einstufige Impulsturbine | Mehr Auswahl bei einstufigen und mehrstufigen Konzepten |
| Drehzahl | Hoch, häufig mit Getriebe oder Umrichter | Je nach Generator und Ausführung leichter anpassbar |
| Dampfqualität | Sehr empfindlich gegenüber Nassdampf und Tropfen | Robuster, aber weiterhin qualitätsabhängig |
| Teillast | Kritisch, da Verluste relativ stark wirken | Besser beherrschbar, dennoch betriebspunktabhängig |
| Kondensat | Kleine, präzise ausgelegte Rückführung erforderlich | Umfangreichere, aber etablierte Anlagenkomponenten |
| Elektrischer Anschluss | Umrichter, Synchronisation oder Inselpaket sorgfältig auswählen | Industriestandard leichter verfügbar |
| Wirtschaftliche Bewertung | Meist durch vorhandene Infrastruktur bestimmt | Eher als eigenständige Energieanlage bewertbar |
Die Bezeichnung „2-kW-Klasse“ steht daher nicht für einen festen technischen Standard. Turbinen werden auch für Leistungen von unter 10 kW bis 25 MW angeboten. Kleinstleistungen können verfügbar sein, erfordern aber häufig eine projektspezifische Auslegung von Rotor, Generator, Regelung und Dampfversorgung.
Ein System kann bei einem bestimmten Eintrittszustand die erwarteten 2 kW liefern und bei verändertem Abdruck deutlich weniger. Kondensatorbetrieb ermöglicht eine größere nutzbare Expansion, verlangt jedoch Kühlleistung, Vakuumüberwachung und zusätzliche Komponenten. Gegendruckbetrieb vereinfacht die Einbindung, wenn der Abdampf als Prozesswärme gebraucht wird, begrenzt aber den nutzbaren Druckabfall.
Drehzahlregelung, Schmierung und Generatorspannung müssen gemeinsam festgelegt werden. „2 kW, 400 V“ sagt allein nicht, ob die Anlage netzparallel, lastgeführt oder autark arbeitet. Wichtiger ist die Frage, ob die Dampfquelle den erforderlichen Massenstrom und Zustand über die geplante Betriebszeit bereitstellt.

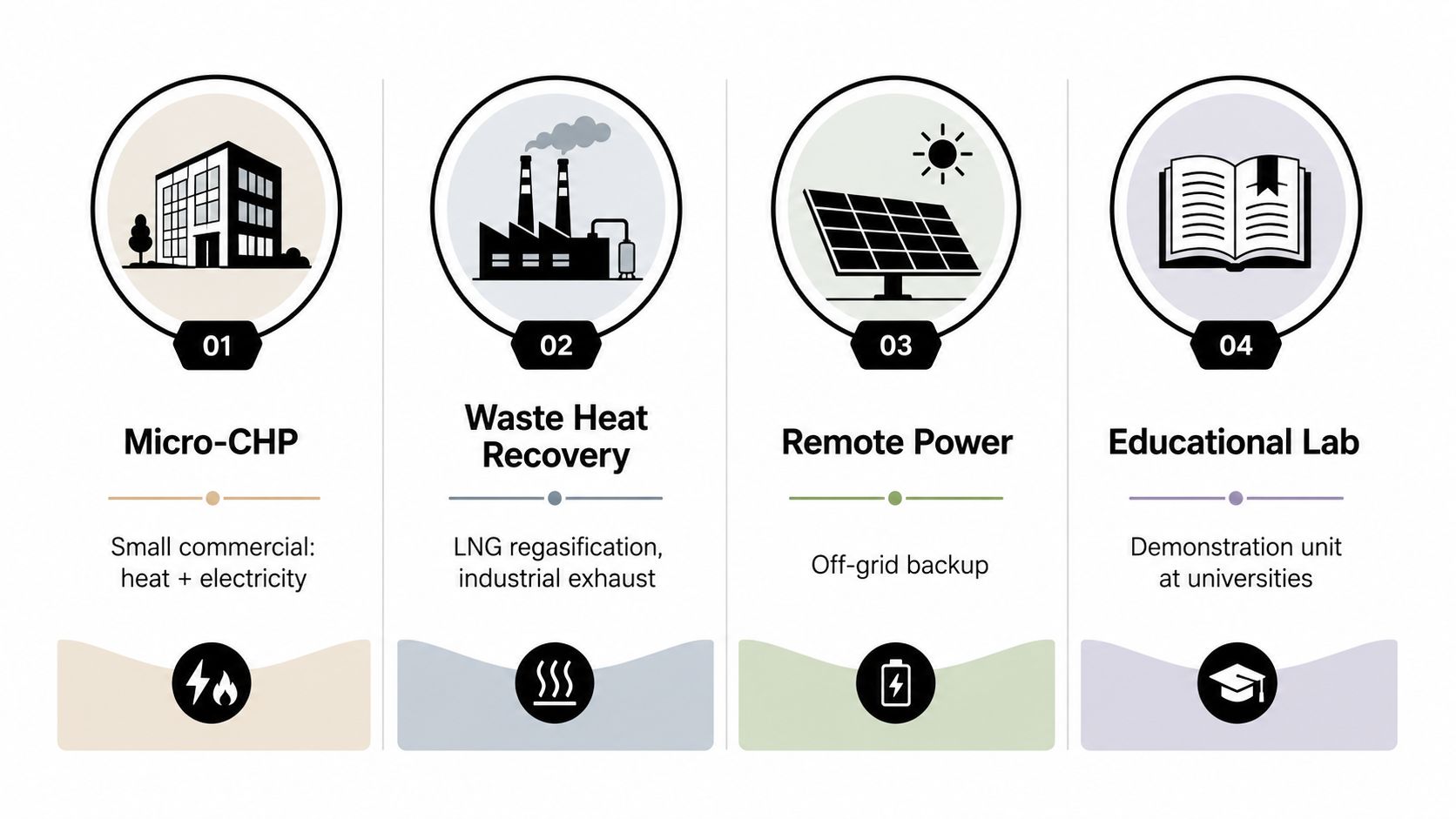

Eine 2-kW-Dampfturbine ist selten zuerst ein Turbinenkauf. Sie ist ein Integrationsprojekt. Der passende Einsatzort hat deshalb einen bereits vorhandenen, stabilen Dampf- oder Wärmeprozess. Für Deutschland werden Mikrodampfturbinen für kleine Dampfmengen bis zu 600 kW angeboten. Ob ein Projekt trägt, entscheidet jedoch die Dampfquelle: Sie muss Druck, Temperatur, Massenstrom und Betriebszeit passend bereitstellen. Eine allgemeine Übersicht zu Dampfturbinen findet sich in der Siemens-Energy-Produktinformation.
Bei kryogenen Gasen ist außerdem die Abgrenzung zu anderen Konzepten wichtig. Eine Mikroturbine für Gas nutzt einen anderen Arbeitsstoff und benötigt eine andere thermische Infrastruktur. Sie ist daher kein direkter Ersatz für eine Dampfturbine.
Wohnhaus-Backup scheitert häufig an Kessel, Sicherheitstechnik, Wartung und zu kurzer Betriebszeit. Spitzenlastkappung passt ebenfalls schlecht, wenn der Dampf nicht genau während der elektrischen Lastspitze verfügbar ist. Eine 2-kW-Turbine gehört eher in die Grundlast eines bestehenden Prozesses als in eine Anlage für spontane Leistungsspitzen.

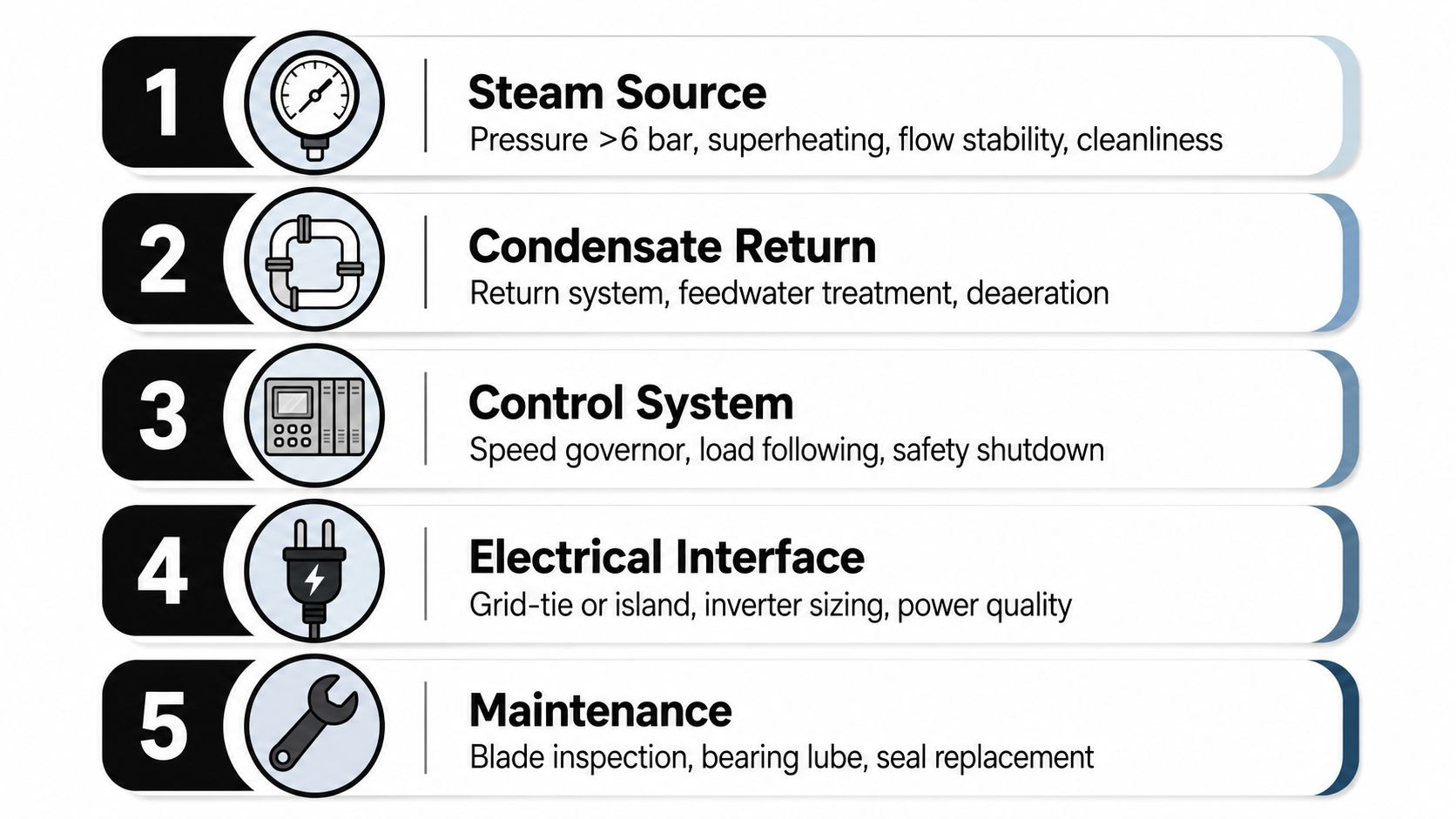

Bei einer 2-kW-Anlage entscheidet die Peripherie über den Erfolg. Der Turbinenrotor ist nur ein Bauteil in einer Kette aus Dampfquelle, Armaturen, Kondensat, Steuerung, Generator, Schutztechnik und Wärmeabfuhr.
Beginnen Sie mit einer Messkampagne, nicht mit einem Lieferantenangebot. Druck und Temperatur müssen unter Laständerungen stabil bleiben. Als konkrete Auslegungsprüfung sollte der Betreiber eine Druckstabilität innerhalb von plus oder minus 5 Prozent bei Lastwechseln verifizieren, sofern dieser Wert für die eigene Anlage als Abnahmekriterium festgelegt wird.
Die Wasserchemie schützt Kessel und Turbine. Für das Speisewasser kann eine Leitfähigkeit von unter 10 Mikrosiemens pro Zentimeter als projektspezifischer Prüfwert angesetzt werden. Entgasung, Aufbereitung, Rücklaufleitung und geeignete Abscheider verhindern, dass gelöste Gase, Salze oder Flüssigkeitströpfchen in die Expansion gelangen.
Für die mechanische und thermische Einbindung hilft eine strukturierte Betrachtung von Kosten und Integration für Skids. Sie ersetzt keine standortspezifische Planung, macht aber sichtbar, dass Rohrleitungen, Instrumentierung, Fundament und Prüfungen einen wesentlichen Teil des Projekts bilden.
Die Turbine braucht eine Drehzahlregelung, eine Schmierüberwachung, eine sichere Abschaltung und eine Strategie für Gegendruck oder Vakuum. Ein redundanter Überdrehzahlschutz, der unabhängig vom normalen Regler arbeitet, sollte ausdrücklich gefordert werden. Ein einzelner Software-Regler ist keine ausreichende Sicherheitsphilosophie.
Die elektrische Entscheidung fällt früh. Ein Synchron-Generator benötigt Synchronisierung und Netzschutz. Ein Inselnetz braucht dagegen Lastmanagement, Frequenzregelung und gegebenenfalls einen Batterie- oder Umrichterpuffer. Kleine Umrichter können außerdem Oberschwingungen verursachen, die der Betreiber in der Netzplanung berücksichtigen muss.
Nassdampferosion beschädigt Schaufeln, Kondensathammer belastet kalte Rohrleitungen, und unklare Netzlogik führt zu Abschaltungen oder unsauberem Inselbetrieb. Wer für einen kryogenen Standort zusätzlich Wärmeaustausch plant, sollte die Auslegung der Schalenwärmetauscher mit Dampfqualität, Temperaturdifferenzen und Reinigbarkeit abgleichen.
Entscheidung des Betreibers: Legen Sie vor der Bestellung fest, ob die Anlage netzparallel, netzgeführt oder vollständig autark arbeiten soll. Diese Wahl bestimmt Generator, Schutztechnik, Umrichter und Inbetriebnahme.
Ein deutsches Labor oder eine industrielle Forschungseinrichtung mit kryogenem Prüfstand zeigt die Integrationsaufgabe deutlich. Stickstoff fällt als Boil-off-Gas an, während ein Prozessheizer zeitweise Niederdruckdampf liefert. Die Turbine ist deshalb kein eigenständiges Stromaggregat, sondern ein Baustein in der vorhandenen Wärme- und Medienversorgung. Entscheidend bleibt, ob die Dampfquelle über das Lastprofil hinweg genügend nutzbare Energie bereitstellt.
Als Planungsbeispiel dient eine einstufige Axialturbine mit 2 kW, die gesättigten Dampf bei 6 bar aufnimmt. Die angenommene Jahresverfügbarkeit liegt bei etwa 4.000 Stunden. Beide Werte beschreiben ein Szenario und keine allgemeingültige Produktzusage. Für die Auslegung der Wärmeaustausch-Komponenten kann auch das Konzept der mechanischen Dampfrekompression relevant sein, weil Wärme- und Dampfströme gemeinsam betrachtet werden müssen.
Die Einheit steht in einem Technikraum neben dem Kesselhaus. Eine Kondensatleitung führt zum Speisetank zurück. Für ungünstige Betriebspunkte ist ein kleiner Oberflächenkondensator vorgesehen. Ein synchroner 400-V-Generator speist über einen weichen Synchronisierer auf die interne Gebäudesammelschiene.
Zuerst werden Rohrleitungen gespült, Armaturen geprüft und Messstellen kalibriert. Danach wird die PLC-Logik kalt geprüft, einschließlich der Grenzwerte für Temperatur, Druck, Vibration, Schmierung und Drehzahl. Dampf wird erst schrittweise aufgeschaltet, wenn die unabhängige Überdrehzahlabschaltung bestätigt ist.
Die Steuerung protokolliert Drehzahl, Temperaturen und Schwingungen. Der unabhängige Überdrehzahlschutz ist in diesem Szenario nach SIL 2 ausgelegt. Eine einfache Einhausung mindert den Geräuschpegel und verhindert den unbeabsichtigten Kontakt mit schnell laufenden Teilen.
Im ersten Betriebsjahr prüft das Team besonders Dichtungsleckage und Schwingungsänderungen nach thermischen Zyklen. Die Momentanleistung genügt als Bewertung nicht. Verglichen werden müssen auch die garantierte elektrische Ausgangsleistung und die Dampfverbrauchskurve.
Messregel: Die Inbetriebnahme ist erst nachgewiesen, wenn Dampfzustand, Massenstrom, elektrische Leistung und Nebenverbraucher gemeinsam bilanziert wurden.
Der Stickstoffpfad bleibt ein eigenes Sicherheits- und Medienkonzept. Deutsche Laboranweisungen verlangen für Flüssigstickstoff eine gute Belüftung. Bei unzureichender Lüftung ist eine separate lokale Absaugung erforderlich. Flüssigstickstoff darf außerdem nicht in Kellern, Treppenhäusern, Fluren, engen Durchgängen, Fluchtwegen oder Arbeitsräumen gelagert werden, wie die Sicherheitsanweisung der Universität zu Lübeck festhält.
Die Transportseite wird getrennt bewertet. Flüssiger Stickstoff ist im deutschen ADR-Kontext der Klasse 2, Klassifizierungscode 3A, also ein nicht brennbares, nicht giftiges Gas. Das Sicherheitsdatenblatt von Air Liquide nennt außerdem ADR 1.1.3.6 und einen mitzuführenden ABC-Feuerlöscher mit mindestens 2 kg Inhalt.
Die Auswahl beginnt mit der Dampfquelle. Bevor ein Anbieter eine Turbine quotiert, sollte der Betreiber nachweisen, dass ein stabiler Dampfstrom mit mehr als ungefähr 6 bar(g) verfügbar ist. Dieser Schwellenwert stammt aus der beschriebenen Auslegungslogik und ist kein Ersatz für eine standortspezifische Thermodynamik.
Ungewöhnlich niedrige Preise, unklare Leistungszusagen oder fehlende Angaben zum Wartungsumfang sind Warnsignale. Bei dieser Leistungsklasse kann die Turbine selbst kleiner sein als die notwendige Mess-, Schutz- und Medienperipherie.
Für kryogene Labor- und Industrieumgebungen kann Cryonos GmbH als Anbieter von Flüssigstickstoffgeneratoren und Ausrüstung für Lagerung und Handhabung relevant sein. Die Generatoren umfassen Modelle mit integrierten Luftkompressoren und Leistungsangaben von 1,5 kW bis 7,0 kW, während das Sortiment außerdem Stickstoffbehälter, Phasentrenner, Flüssigentnahmeeinrichtungen, Transfersschläuche und Füllstandsregelung umfasst.
Die zentrale Auswahlregel lautet: Bewerten Sie nicht nur die Turbine, sondern die Kompetenz des Integrators. Wenn Dampfquelle, Kondensat und elektrische Schnittstelle nicht gemeinsam geplant werden, bleibt die 2-kW-Angabe eine Prospektzahl ohne belastbare Anlagenleistung.
