Warum wird in einem deutschen Labor derselbe Stoff einmal mit 4,2 K und an anderer Stelle mit 1,8 K angegeben? Die Antwort ist nicht, dass jemand falsch misst. Die sogenannte Temperatur von flüssigem Helium hängt davon ab, ob das Helium gelagert wird, bei Normaldruck siedet oder in einem Kryostaten aktiv unter vermindertem Druck betrieben wird.
Für die Praxis muss man deshalb drei Begriffe trennen: Lagertemperatur, normaler Siedepunkt und gepumpfte Betriebstemperatur. Flüssiges Helium liegt bei Normaldruck nahe −269 °C, kann durch Absenken des Dampfdrucks aber deutlich kälter werden. Genau diese Unterscheidung entscheidet darüber, ob ein System für Magnetresonanztomografie, NMR oder ein Experiment im Sub-Kelvin-Bereich richtig ausgelegt ist.
Warum stehen in deutschen Laborprotokollen für denselben Stoff 4,2 K und ungefähr 1,8 K? Beide Werte können stimmen. Entscheidend ist, ob Helium gelagert wird, bei Normaldruck siedet oder in einem Kryostaten unter vermindertem Druck betrieben wird. Für die Auslegung müssen diese drei Situationen getrennt betrachtet werden.

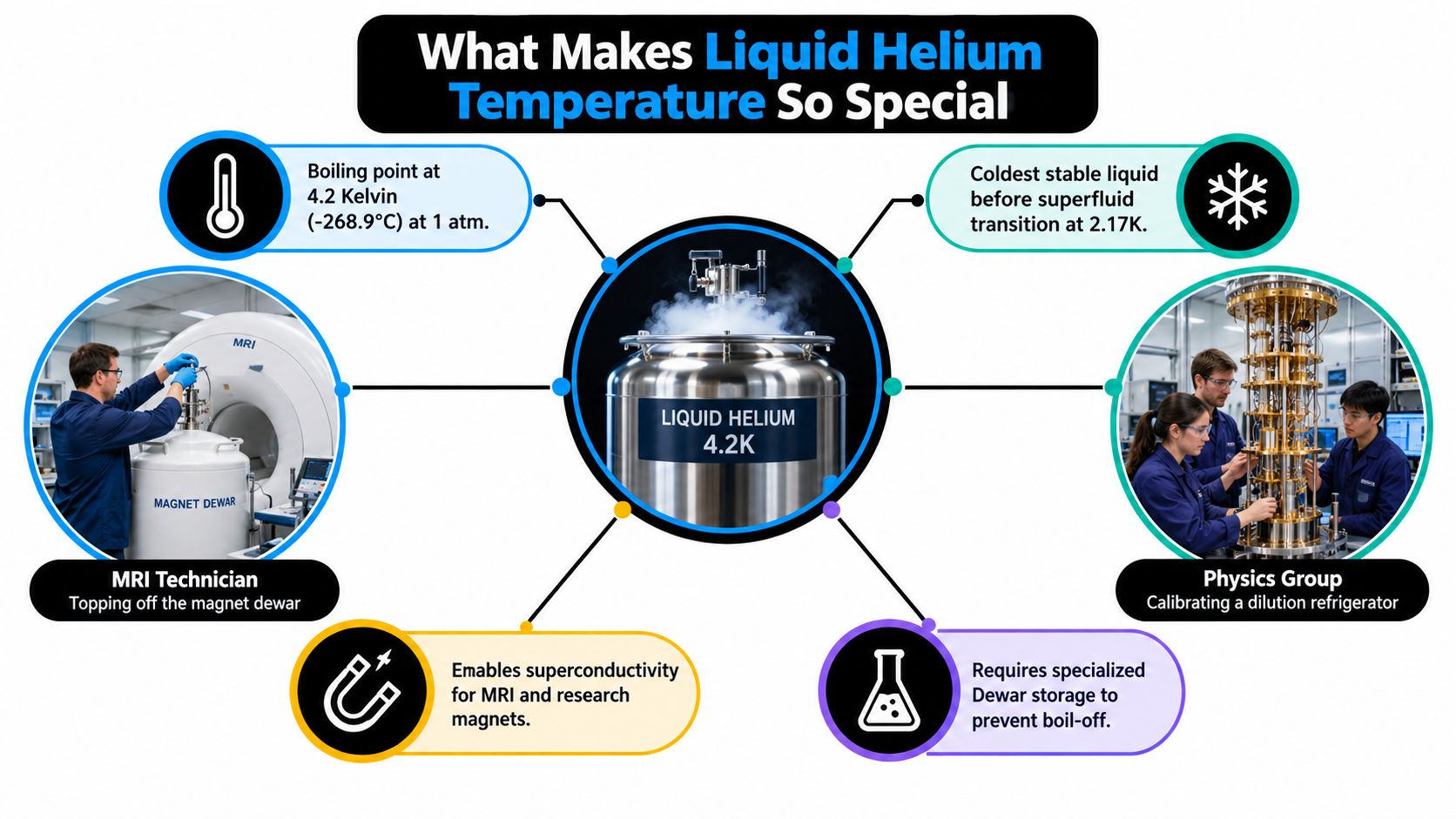

Bei ungefähr 4,2 K, rund −269 °C, siedet flüssiges Helium bei Normaldruck. Das entspricht dem typischen Betrieb eines offenen oder normal belüfteten Heliumbads. Diese Zahl beschreibt den normalen Siedepunkt, nicht automatisch die Temperatur jeder Anlage.
Für Lagerung und Transport ist zusätzlich die Wärmeaufnahme der Umgebung maßgeblich. Erwärmt sich das flüssige Helium, verdampft es und benötigt eine sichere Entlüftung. Ein Liter Flüssigkeit kann sich unter normalen Bedingungen ungefähr zu 1 m³ Gas ausdehnen. Technische Angaben zu den Eigenschaften von Helium, einschließlich der Dichte von etwa 0,125 kg/L, finden sich in der Übersicht zu den Eigenschaften von Helium.
Ein Kryostat kann dagegen mit einer Pumpe den Dampfdruck über dem Bad senken. Wie Wasser in größerer Höhe bei niedrigerer Temperatur kocht, siedet auch Helium dann kälter. So sind Betriebstemperaturen unterhalb von 1 K möglich, obwohl der Stoff weiterhin Helium bleibt.
Praktische Regel: Vermerken Sie im Betriebsprotokoll immer, ob die Angabe die Lagerung, den normalen Siedepunkt oder den aktiv gepumpten Betrieb beschreibt.
Damit kann flüssiges Helium sowohl als Bulk-Kryogen für supraleitende Magnete als auch als regelbares Kühlmedium für Tieftemperaturexperimente dienen. Die Temperaturangabe allein reicht für eine Laborentscheidung nicht aus. Erst zusammen mit Druck, Betriebsart und Entlüftung wird klar, welche Anlage tatsächlich gemeint ist.
Der absolute Nullpunkt liegt bei 0 K, also bei −273,15 °C. Er ist keine erreichbare Lagertemperatur, sondern die untere Grenze der thermodynamischen Temperaturskala. Flüssiges Helium liegt nur wenige Kelvin darüber, weshalb schon kleine Druckänderungen die Betriebsbedingungen deutlich verändern.
Die wichtigsten Orientierungspunkte lassen sich wie eine Leiter lesen:
| Meilenstein | Temperatur (K) | Temperatur (°C) | Bedeutung |
|---|---|---|---|
| Absoluter Nullpunkt | 0 K | −273,15 °C | Untere Grenze der Temperaturskala |
| Lambda-Punkt | 2,17 K | etwa −270,98 °C | Übergang von Helium I zu superfluidem Helium II |
| Normaler Siedepunkt von ^4He | 4,22 K | −268,93 °C | Flüssiges Helium siedet bei 1,013 bar |
| Kritischer Bereich | etwa 5,2 K | etwa −267,95 °C | Flüssig- und Gasphase lassen sich nicht mehr durch eine sichtbare Grenzfläche trennen |
Bei 4,22 K liegt ^4He am normalen Siedepunkt bei 1,013 bar. Die entsprechende Angabe von −268,93 °C ist der technische Referenzwert für viele heliumgekühlte supraleitende Systeme. Das technische Datenblatt zu Helium 5.3 verwendet genau diesen Normalwert für die Auslegung bei Normaldruck.
Wird das Bad weiter abgekühlt, erreicht es bei 2,17 K, ungefähr −270,98 °C, den Lambda-Punkt. Oberhalb davon spricht man von Helium I, darunter von Helium II. Eine anschauliche Beobachtung ist das veränderte Siedeverhalten. Das heftige Blubbern eines normalen Bads kann beim Übergang stark zurückgehen, weil das superfluide Helium Wärme anders transportiert.
Unterhalb des Lambda-Punkts besteht das Fluid aus einem normalen und einem superfluiden Anteil. Der superfluide Anteil kann sich mit sehr geringer Reibung bewegen. Für den Anlagenbetrieb bedeutet das, dass Wärmeleitung, Flüssigkeitsbewegung und Abdichtung nicht einfach wie bei einem gewöhnlichen Kältemittel behandelt werden dürfen.
Der kritische Punkt liegt ungefähr bei 5,2 K. Dort verschwindet die klare Grenzfläche zwischen Flüssigkeit und Gas. Für einen Laborleiter ist diese Grenze weniger ein täglicher Betriebswert als eine wichtige physikalische Markierung: Nicht jede Temperaturangabe oberhalb von 4,2 K beschreibt noch ein klassisches Heliumbad.
Ein Heliumbad bleibt nicht deshalb bei 4,2 K, weil Helium diese Temperatur grundsätzlich „besitzt“. Es bleibt dort, weil der Dampfdruck bei ungefähr 1.013 mbar dem Siedepunkt von etwa 4,2 K entspricht. Sobald eine Pumpe Heliumdampf aus dem Kryostaten entfernt, sinkt der Druck über der Flüssigkeit. Das Bad muss dann bei einer niedrigeren Temperatur sieden, damit sich wieder ein Gleichgewicht zwischen Verdampfung und Kondensation bildet.
Bei ungefähr 10 mbar kann die Temperatur des flüssigen Heliums auf etwa 1,6 K fallen. Wird weiter gepumpt, lässt sich der Lambda-Bereich durchqueren, und spezialisierte Anlagen erreichen ungefähr 0,8 K oder noch niedrigere Temperaturen. Der Stoff bleibt Helium. Verändert werden Druck, Verdampfungsrate und Wärmehaushalt.
Ein Standard-Dewar für die Lagerung ist normalerweise nicht als aktiv gepumptes Sub-Kelvin-System ausgelegt. Er hält das Helium durch Vakuumisolierung und geeignete Konstruktion möglichst nahe am normalen Siedepunkt. Ein Forschungskryostat besitzt dagegen Pumpen, Druckregelung, Wärmeanker und Messstellen, die den niedrigeren Temperaturbereich kontrollierbar machen.
| Betriebszustand | Typischer Druckbezug | Temperaturbereich | Hauptzweck |
|---|---|---|---|
| Lagerung und normales Bad | nahe Normaldruck | etwa 4,2 K | Vorrat und Magnetkühlung |
| Gepumptes Heliumbad | deutlich reduzierter Dampfdruck | etwa 1,6 bis 1,8 K | verbesserte Magnet- und Experimentbedingungen |
| Spezialisierter Sub-Kelvin-Betrieb | sehr niedriger Dampfdruck und zusätzliche Stufen | etwa 0,8 K und darunter | Tieftemperaturphysik |
Die tiefere Temperatur hat allerdings einen Preis. Das System verdampft Helium, die Wärmeankopplung muss sorgfältiger geplant werden, und Leitungen, Ventile sowie Rückgewinnung müssen mit dem veränderten Gasstrom umgehen können. Ein niedrigerer Temperatur-Sollwert ist daher keine kostenlose Leistungssteigerung, sondern eine Entscheidung über Pumpentechnik, Verbrauch, Messung und Infrastruktur.
Die Normal-Siedepunkte zeigen sofort, warum flüssiges Helium eine eigene Nische besetzt. Flüssiger Stickstoff siedet bei etwa 77,4 K, flüssiger Sauerstoff bei etwa 90,2 K, flüssiger Wasserstoff bei etwa 20,3 K und flüssiges Helium bei etwa 4,2 K. Der Abstand zwischen Stickstoff und Helium beträgt damit ungefähr 73 K.
| Kryogen | Siedepunkt (K) | Siedepunkt (°C) | Typische Laborrolle |
|---|---|---|---|
| Flüssiges Helium | 4,2 K | etwa −269 °C | Supraleitende Magnete und Tieftemperaturforschung |
| Flüssiger Wasserstoff | 20,3 K | etwa −253 °C | Spezialisierte Energie- und Raumfahrttechnik |
| Flüssiger Stickstoff | 77,4 K | etwa −196 °C | Probenkühlung, Kryolagerung und thermische Vorstufen |
| Flüssiger Sauerstoff | 90,2 K | etwa −183 °C | Spezialisierte Oxidations- und Prozessanwendungen |
Flüssigstickstoff ist für viele Kühlaufgaben praktisch, weil 77,4 K für eine große Zahl von Vor- und Abschirmstufen genügt. Ein Magnet, dessen supraleitende Wicklung eine Heliumtemperatur benötigt, kann damit aber nicht einfach betrieben werden. Stickstoff ist dafür zu warm.
In vielen Anlagen kann Stickstoff trotzdem eine wichtige Rolle spielen. Er reduziert die Wärmelast an äußeren Abschirmungen, kühlt Komponenten vor oder schützt Proben in geeigneten Lagerbehältern. Die eigentliche Magnettemperatur bleibt davon getrennt. Für eine Entscheidung zwischen Medien hilft der Vergleich kryogener Flüssigkeitsalternativen.
In Deutschland muss außerdem die Sicherheitsklassifizierung berücksichtigt werden. Flüssiger Stickstoff ist nach deutschen und ADR-Bezügen als UN 1977, gekühlt verflüssigtes Gas der Klasse 2, mit Klassifizierungscode 3A und Gefahrnummer 22 geführt. Die ADR-Übersicht zu UN 1977 verweist zudem auf besondere Regeln für Behälter und Transporte, die erstickende Gase freisetzen können.
Stickstoff ist nicht „sicher“, weil er wärmer als Helium ist. Er ist ein anderes Kryogen mit einem anderen Temperatur- und Gefährdungsprofil.
Ein Temperaturwert wird erst verständlich, wenn man weiß, welches Gerät damit betrieben wird. Drei Alltagssituationen aus deutschen Laboren zeigen, warum die gleiche Flüssigkeit in Wartungsunterlagen unterschiedlich erscheint.
Ein 1,5-T-MRT-Magnet in einer radiologischen Klinik arbeitet typischerweise mit einem Heliumbad nahe 4,2 K. Bei dieser Temperatur bleiben die supraleitenden Spulen im passenden thermischen Betriebsbereich. Das Helium kühlt nicht die Patienten oder die Bildverarbeitung, sondern hält die Magnetwicklung so kalt, dass der gewünschte Strom verlustarm zirkulieren kann.
In einem Nasssystem wird der Flüssigkeitsstand überwacht und bei Bedarf nachgefüllt. Für die konkrete Klinikplanung ist der Nachfüllrhythmus an Anlage, Isolierung, Nutzung und Rückgewinnung gebunden. Ein pauschaler Zeitwert sollte deshalb nicht ungeprüft in einen Wartungsplan übernommen werden.
Ein 400-MHz-NMR-Spektrometer kann je nach Sonden- und Kryokühlerkonzept bei ungefähr 2,0 K oder bei 4,2 K betrieben werden. Ein gepumptes Bad senkt die Temperatur und kann den thermischen Spielraum für einen supraleitenden Forschungsmagneten verbessern. Ein Nasssystem ohne diese Druckabsenkung bleibt näher am normalen Siedepunkt.
Die Temperatur allein beschreibt dabei noch nicht die Messqualität. Sondenaufbau, Magnetfeld, Wärmeabfuhr und thermische Stabilität bestimmen gemeinsam, ob die tiefere Temperatur im jeweiligen Experiment einen praktischen Vorteil bringt.
In einer Verdünnungskälteanlage oder einem Aufbau mit superfluidem Helium-4 kann ein gepumptes Bad etwa 1,0 bis 0,8 K erreichen. Eine nachgeschaltete Kühlstufe kann die Experimentierplattform bis in den Millikelvinbereich führen. Bei der adiabatischen Entmagnetisierung wird die Probenstufe noch weiter abgekühlt.
Diese Systeme benötigen eine andere Infrastruktur als ein MRT-Dewar. Druckregelung, Wärmeanker, Vakuumtechnik, Temperaturmessung und oft ein Helium-3/Helium-4-Gemisch arbeiten zusammen. Für Anwendungen mit besonders niedrigen Temperaturen, etwa in der Raumfahrtmesstechnik oder bei kryogenen Detektoren, können ergänzend Aerospace additive solutions als Ressource für anwendungsspezifische Komponenten interessant sein.

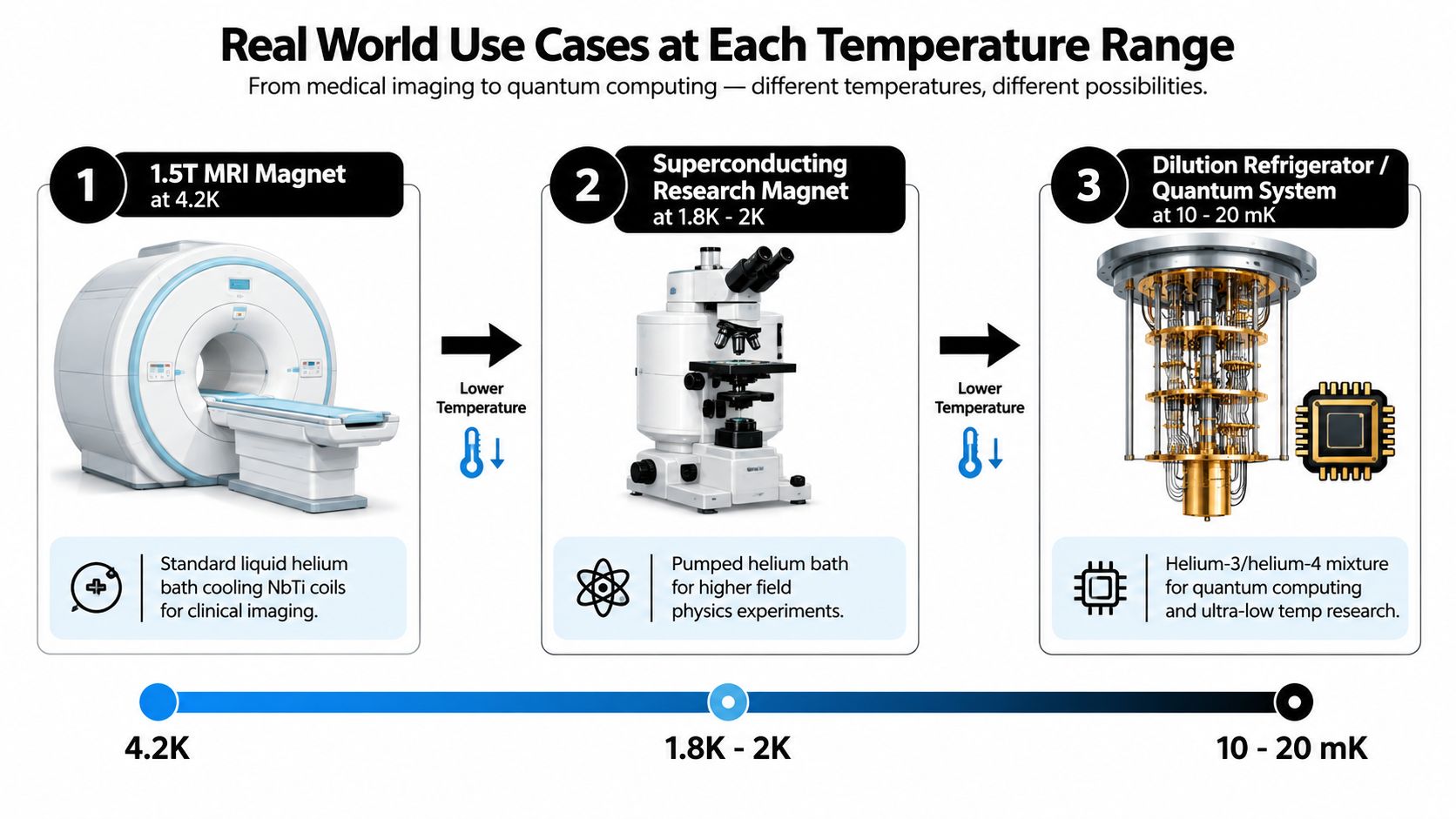

Ein visueller Überblick über diese fallenden Temperaturbereiche ist hier eingebettet:
Ein Sensor zeigt nicht automatisch die Temperatur des gesamten Kryostaten. Er misst die Temperatur an seinem Montagepunkt, und dieser kann durch Wärmeeintrag, Magnetfeld oder schlechte thermische Ankopplung vom eigentlichen Bad abweichen. Deshalb sollte der Techniker zuerst klären, ob die Badtemperatur, eine Instrumentenstufe oder eine Probenplattform überwacht werden soll.
Dampfdruckthermometrie ist die klassische Methode für ein gesättigtes Heliumbad. Aus dem gemessenen Druck lässt sich die Temperatur über eine geeignete Helium-Dampfdrucktabelle ableiten. Diese Methode ist zwischen etwa 1,0 K und 4,2 K besonders nützlich, setzt aber eine korrekt geführte Druckleitung und ein definiertes Gleichgewicht voraus.
Silizium-Dioden, etwa von Lake Shore, sind für die Routineüberwachung bequem. Sie decken ungefähr 1,5 K bis 300 K ab und liefern ein gut auswertbares elektrisches Signal. Ihre Grenzen liegen in der Kalibrierabhängigkeit, der möglichen Magnetfeldempfindlichkeit und der Tatsache, dass sie nicht automatisch die Badtemperatur messen, wenn sie an einer wärmeren Stufe sitzen.
Cernox- und Rutheniumoxid-Widerstände eignen sich für niedrigere Temperaturbereiche und anspruchsvolle Magnetfeldumgebungen. Sie bieten hohe Empfindlichkeit und können bis in den Sub-Kelvin-Bereich eingesetzt werden. Dafür benötigen sie eine sorgfältige Kalibrierung, eine geeignete Messstrombegrenzung und eine stabile Auswerteelektronik.
Sekundärstandards, beispielsweise supraleitende Fixpunktgeräte, dienen der Rückführbarkeit. Sie sind keine einfache Betriebsanzeige, sondern Referenzen für Kalibrierung und Vergleichsmessungen.
| Thermometer | Nutzbereich | Stärke | Einschränkung |
|---|---|---|---|
| Dampfdruckthermometer | etwa 1,0 bis 4,2 K | Direkter Bezug zum Heliumbad | Benötigt Druckgleichgewicht |
| Siliziumdiode | etwa 1,5 bis 300 K | Einfache Routineüberwachung | Kalibrier- und Magnetfeldeinflüsse |
| Cernox oder Rutheniumoxid | Sub-Kelvin-Bereich bis höhere Temperaturen | Gute Empfindlichkeit bei Tieftemperatur | Aufwendige Kalibrierung und Messstromkontrolle |
| Supraleitender Fixpunkt | Kalibrier- und Referenzbetrieb | Rückführbare Vergleichsmessung | Nicht als einfache Alltagssonde gedacht |

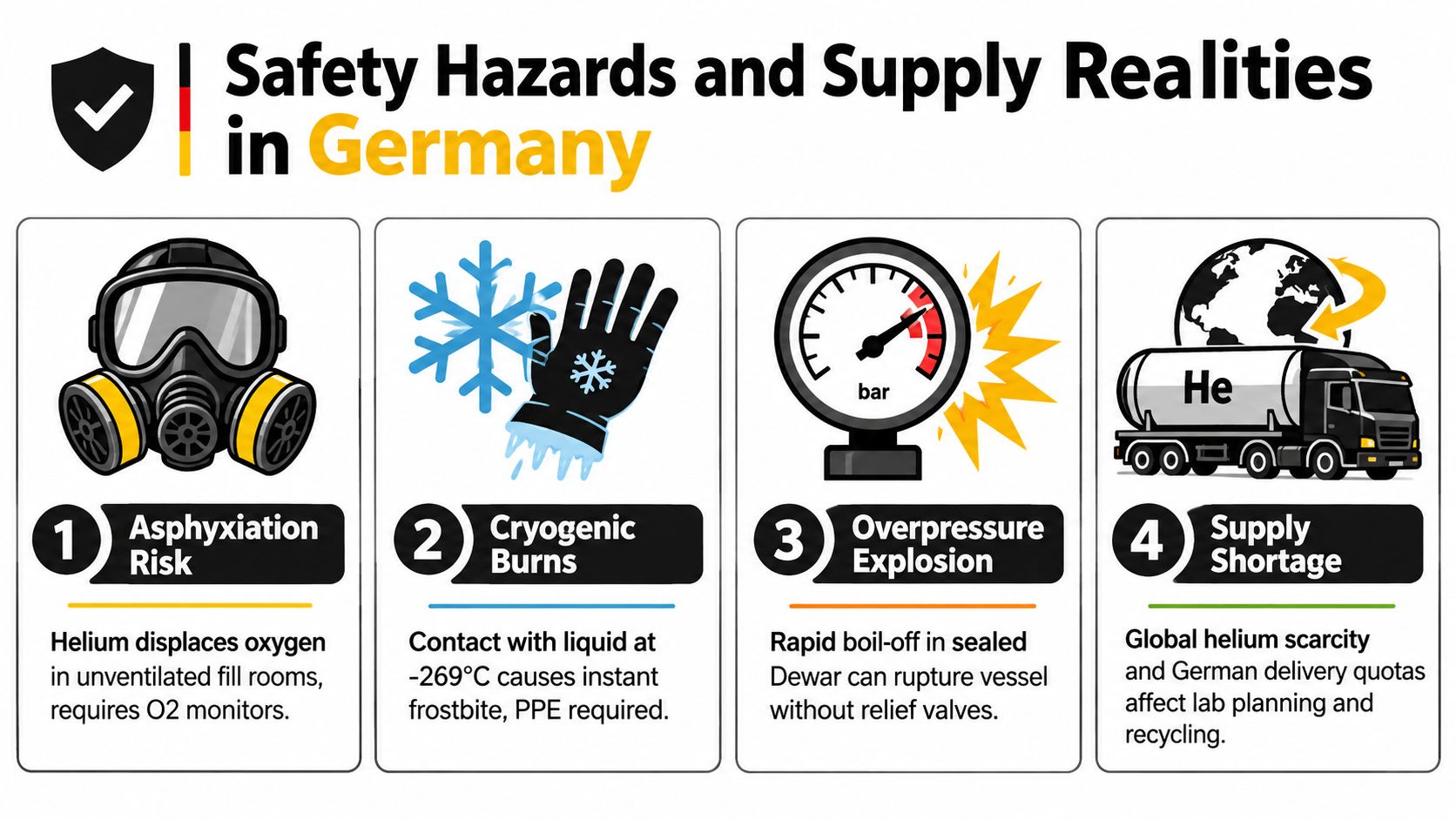

Für ein Labor besteht die Herausforderung nicht nur in der tiefen Temperatur. Es muss flüssiges Helium lagern, entlüften, messen, nachfüllen und beschaffen können. Extreme Kälte, starke Gasexpansion und mögliche Sauerstoffanreicherung beeinflussen deshalb die gesamte Auslegung, nicht nur die Wahl des Dewars.
Erstickungsgefahr: In schlecht belüfteten Räumen verdrängt Helium den Sauerstoff. Beim Verdampfen kann die Gasmenge rasch zunehmen. Füllbereiche, Technikräume und Rückgewinnungsleitungen müssen daher mit der Raumlüftung und geeigneten Sauerstoffwarnern abgestimmt werden. Tiefkaltes Helium kann außerdem Sauerstoff aus der Umgebungsluft kondensieren. Sauerstoffangereicherte Bereiche erhöhen die Brandgefahr. Die Sicherheitshinweise des Münchner Walther-Meißner-Instituts gehören deshalb in die Gefährdungsbeurteilung.
Kryogene Verbrennungen: Flüssiges Helium und stark abgekühlte Bauteile können schwere Kälteverletzungen verursachen. Gesichtsschutz, geeignete Handschuhe, Schutzkleidung und ein kontrollierter Transfer sind dafür erforderlich.
Überdruck: Ein Dewar oder eine Leitung darf nicht gasdicht verschlossen sein, solange sich Flüssigkeit erwärmen und verdampfen kann. Sicherheitsventile, Entlastungswege und Ableitungen müssen frei bleiben und regelmäßig geprüft werden.
Werkstoffe und Dichtungen: Metalle, Kunststoffe und Elastomere verändern bei Tieftemperatur ihre mechanischen Eigenschaften. Dichtungen müssen daher für kryogene Zyklen, das Medium und die erwartete Temperatur ausgewählt werden.
Die Versorgung wirkt sich direkt auf die Laborplanung aus. Eine Marktübersicht nennt für den deutschen Bulk-Heliummarkt ungefähr 956,0 Millionen US-Dollar für 2024, eine Projektion von 996,92 Millionen US-Dollar für 2025 und eine weitere Projektion auf 1,516 Milliarden US-Dollar bis 2035. Sie beschreibt außerdem eine angespannte Versorgung und hohe Importabhängigkeit. Die Marktübersicht zum deutschen Heliummarkt ist daher als Prognose zu lesen, nicht als zugesicherter Beschaffungspreis.
Vor der Inbetriebnahme sollte das Labor folgende Punkte schriftlich klären:
Für die Kosteneinordnung bietet der Beitrag zum Heliumgaspreis zusätzlichen Beschaffungskontext.
Die Frage nach der Temperatur von flüssigem Helium lässt sich für die Praxis in drei Bänder aufteilen. Jedes Band verlangt eine andere Kombination aus Behälter, Pumpentechnik, Messung, Rückgewinnung und Budget.
Das erste Band ist die Lagerung im Standard-Dewar nahe dem normalen Siedepunkt. Es eignet sich für Heliumvorräte und Anwendungen, die ein Bad bei Normaldruck benötigen. Der Fokus liegt auf Vakuumisolierung, kontrollierter Verdampfung, sicherer Entlüftung und verfügbarer Nachfülllogistik.
Das zweite Band entsteht im Kryostaten durch Druckabsenkung. Die tiefere Temperatur kann für supraleitende Forschungsmagnete und bestimmte NMR-Aufbauten relevant sein. Dafür braucht das Labor Pumpen, Druckregelung, zusätzliche thermische Verankerung und eine Planung für den höheren betrieblichen Aufwand.
Das dritte Band gehört zur spezialisierten Tieftemperaturforschung. Verdünnungssysteme und gepumpte Heliumanlagen benötigen aufwendige Vakuum-, Mess- und Rückgewinnungsinfrastruktur. Der Platzbedarf und die Investition steigen, weil nicht mehr nur ein Flüssigkeitsvorrat temperiert, sondern ein kompletter thermischer Prozess kontrolliert wird.
Die richtige Frage lautet nicht „Wie kalt ist flüssiges Helium?“, sondern „Welche Temperatur braucht mein Instrument, unter welchem Druck und mit welcher Versorgungsstruktur?“
Für einen MRT-Betreiber ist die Nähe zu 4,2 K meist der zentrale Referenzpunkt. Für einen Forschungs- oder NMR-Magneten kann ein gepumptes Bad sinnvoll sein. Für ein Millikelvin-Experiment muss das Team von Anfang an Rückgewinnung, Pumpstufen, Sensorik und Spezialgase in die Anlagenplanung aufnehmen.
Cryonos GmbH unterstützt Labore, Kliniken und industrielle Anwender mit kryogenen Lösungen für Lagerung, Transport und Handhabung, darunter Dewars, Stickstoffspeicher, Transportbehälter und zugehörige Sicherheitsausrüstung. Besuchen Sie Cryonos GmbH, wenn Sie für Ihre Helium- oder Stickstoffanwendung passende Behälter, Zubehör und technische Unterstützung für eine sichere kryogene Infrastruktur suchen.
