Am Montagmorgen zeigt das Überwachungssystem eines Kryolagers einen Füllfehler. Die automatische Nachfüllung mit Flüssigstickstoff ist während des Wochenendes ausgefallen, der Alarm wurde nicht zuverlässig weitergeleitet, und niemand kann sofort sagen, ob die Proben noch sicher lagern. In einer Biobank oder einem Zelltherielabor geht es dann nicht nur um ein defektes Bauteil. Es geht um biologische Materialien, dokumentierte Prozesse, Arbeitsschutz und die Frage, ob eine Abweichung untersucht und gemeldet werden muss.
Gute Troubleshooting Guides für kryogene Laborgeräte führen Menschen deshalb nicht einfach von „Fehler“ zu „Reset“. Sie verbinden Sicherheitsprüfung, beobachtbare Symptome, redundante Alarme, klare Zuständigkeiten, Eskalationswege und kontrollierte Dokumentation. Genau diese Verbindung entscheidet darüber, ob ein Leitfaden im ruhigen Büro nützlich aussieht oder unter Zeitdruck tatsächlich funktioniert.
Ein automatisches Flüssigstickstoff-Füllsystem kann aus verschiedenen Gründen nicht nachfüllen. Das Ventil reagiert nicht, ein Sensor liefert falsche Werte, die Stromversorgung fällt aus oder die Alarmkette erreicht niemanden. Ein Techniker kann am Montagmorgen eine plausible Ursache finden und das System wieder starten. Ohne strukturierte Aufzeichnung bleibt aber offen, wann der Fehler begann, welche Proben betroffen waren, welche Sofortmaßnahmen erfolgten und ob derselbe Ausfall wieder auftreten kann.
In regulierten Umgebungen ist diese Lücke nicht akzeptabel. Der Statistikdienst der Bundesagentur für Arbeit beschreibt den Umgang mit Fehlern als formalen Qualitätsprozess. Sobald ein Fehler erkannt ist, wird er kategorisiert, inhaltliche Fehler und Ursachen werden dokumentiert, und die Dokumentation wird jährlich analysiert, um Wiederholungen zu vermeiden. Das Modell unterscheidet mehrere Schweregrade, darunter formale Fehler, geringfügige, schwerwiegende und besonders schwerwiegende inhaltliche Fehler, jeweils mit Regeln für Korrektur, Sperrung und Nutzerkommunikation.
Für Biobanken, Zelltherielabore, Kliniken und logistische Dienstleister bedeutet das: Ein Troubleshooting Guide ist kein lose abgehefteter Zettel neben dem Tank. Er ist ein kontrolliertes Arbeitsmittel. Die Person, die einen Alarm entgegennimmt, braucht eine sichere Reihenfolge. Die verantwortliche Leitung braucht Nachweise. Die Qualitätssicherung braucht eine nachvollziehbare Entscheidung, ob eine Abweichung abgeschlossen, weiter untersucht oder eskaliert wird.
Das Deutsche Zentrum für Altersfragen dokumentiert den Deutschen Alterssurvey mit Erhebungsinstrumenten, Benutzerhandbüchern, Codebüchern, Variablenzuordnungen und praktischen Anleitungen für komplexe Verfahren. Zusammen mit dem Qualitätsrahmen des Statistischen Bundesamts, der eine definierte Klassifikation, konsistente Korrektur, Dokumentation und Kommunikation von Veröffentlichungsfehlern verlangt, zeigt das eine deutsche Dokumentationskultur: Komplexe Prozesse brauchen strukturierte Handbücher und kontrollierte Aktualisierungen.
Die praktische Unterscheidung zwischen einer reinen Arbeitsanweisung und einem flexibleren Reaktionsmodell wird im Überblick zu Prescription versus Strategy Guide gut greifbar. Für ein Kryolabor braucht man beides, aber mit klarer Trennung: feste Sicherheits- und Freigabeschritte auf der einen Seite, symptomabhängige Entscheidungswege auf der anderen. Ergänzend sollte die Risikomitigation bei kryogenen Betriebsabläufen in die lokale Dokumentenlenkung eingebunden werden.
Praktische Regel: Ein Leitfaden ist erst belastbar, wenn eine Vertretung am Wochenende damit dieselbe sichere Erstreaktion auslösen kann wie die erfahrenste Fachkraft.

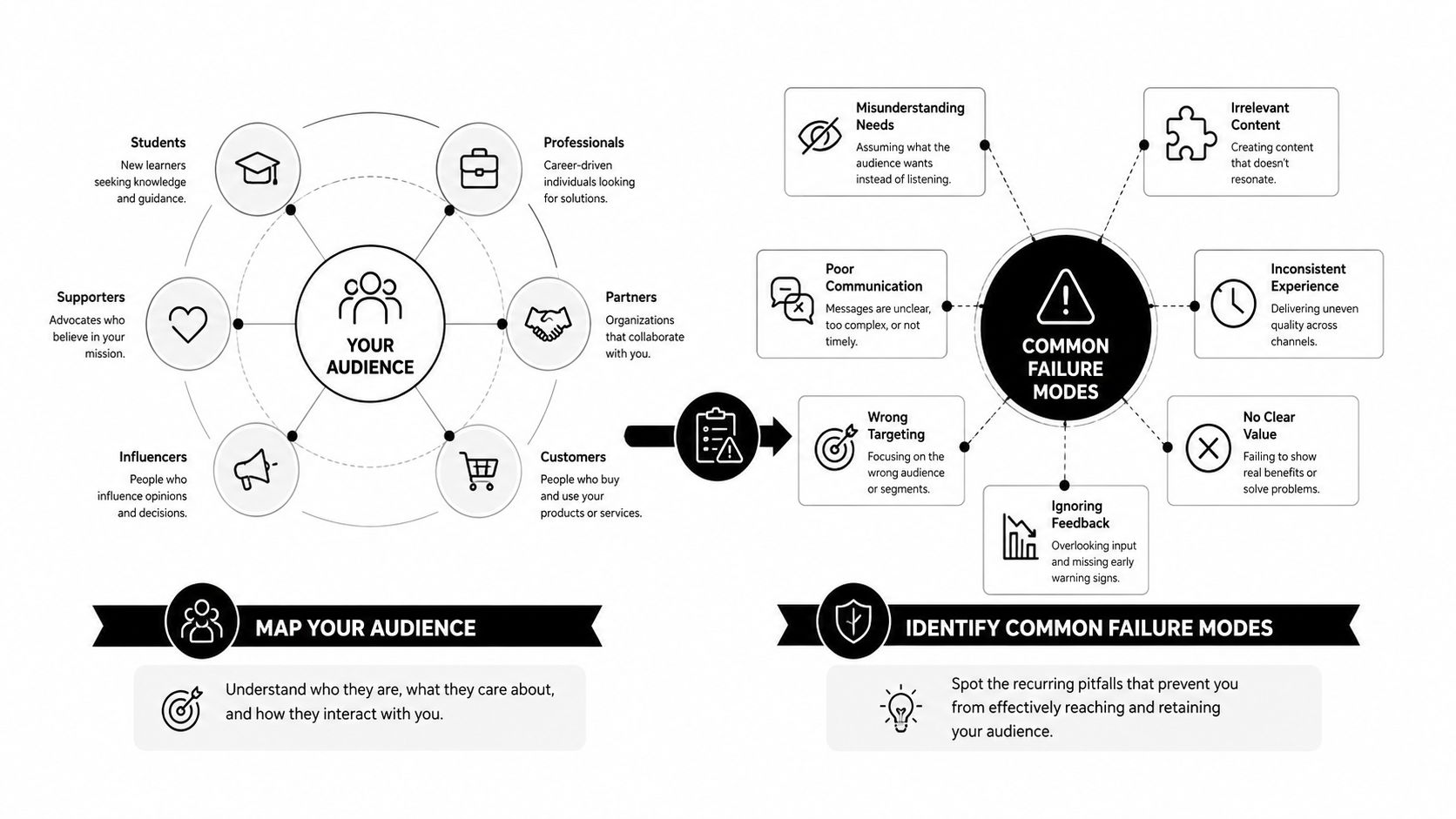

Ein Leitfaden scheitert oft nicht an fehlendem Fachwissen, sondern an einer falschen Annahme über seine Nutzer. Eine Biobank arbeitet mit vielen Lagerpositionen, Probenfreigaben und Alarmen. Ein Zelltherielabor hat enge Prozessfenster und muss Material, Personal und laufende Verarbeitung gleichzeitig schützen. Ein Transportteam braucht dagegen klare Regeln für Behälter, Druckentlastung, Fahrzeug und Übergabe.
Beginne deshalb mit einer einfachen Nutzermatrix. Ordne jeder Zielgruppe ihre Entscheidungskompetenz, typische Umgebung und zulässige Handlung zu. Eine Laborassistenz darf einen Alarm bestätigen und den Bereich sichern. Ein qualifizierter Techniker darf Messwerte vergleichen, Anschlüsse prüfen oder eine Wartung einleiten. Die Qualitätsfunktion bewertet Abweichungen und Dokumentation. Der Leitfaden muss diese Grenzen sichtbar machen, statt stillschweigend vorauszusetzen, dass jede Person jedes Bauteil prüfen darf.
Erstelle anschließend ein Fehlerbildregister aus Wartungsprotokollen, Abweichungsberichten, Alarmhistorien und Gesprächen mit Servicetechnikern. Notiere nicht nur „Füllung ausgefallen“, sondern die beobachtbare Form des Problems:
Bewerte jedes Bild nach Sicherheitsrisiko, möglicher Probenbeeinträchtigung, regulatorischer Bedeutung und benötigter Reaktionszeit. Eine fehlende Alarmweiterleitung kann gefährlicher sein als ein sichtbarer kleiner Messfehler, weil sie den Zeitraum bis zur Entdeckung verlängert. Die Fehleranalyse für Supportteams bietet dafür eine nützliche Denkstruktur, sofern sie an die tatsächlichen Geräte- und Qualitätsprozesse des Labors angepasst wird.
Die Ergebnisse sollten mit der lokalen Strategie für Temperaturüberwachungsgeräte abgeglichen werden. Entscheidend ist nicht, wie viele Fehlerarten die Tabelle enthält. Entscheidend ist, ob der Nutzer bei einem realen Alarm erkennt, was er sieht, was er sofort tun darf und wen er als Nächstes einbeziehen muss.

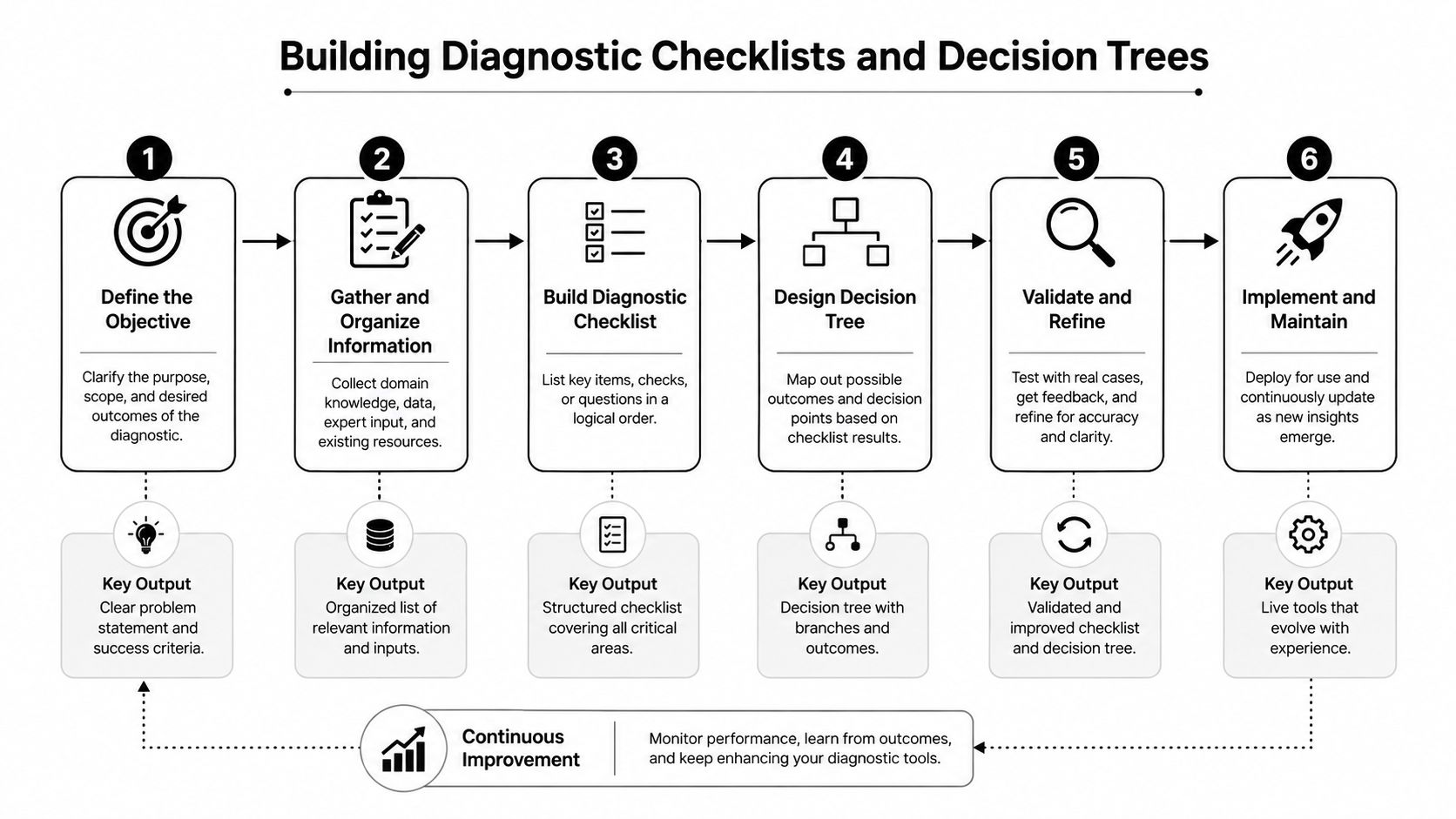

Ein guter Entscheidungsbaum beginnt nicht mit der technischen Ursache. Er beginnt mit der Frage, ob die Umgebung sicher betreten werden darf. Flüssigstickstoff siedet bei -196 °C und wird in deutschen Sicherheitshinweisen als tiefkaltes verflüssigtes Gas behandelt. Kryogene Verbrennungen, rasche Dampfexpansion und Sauerstoffverdrängung gehören deshalb an den Anfang jedes passenden Diagnosepfads, nicht in einen allgemeinen Anhang. Die Universität Freiburg erläutert die Gefahren tiefkalter Gase.

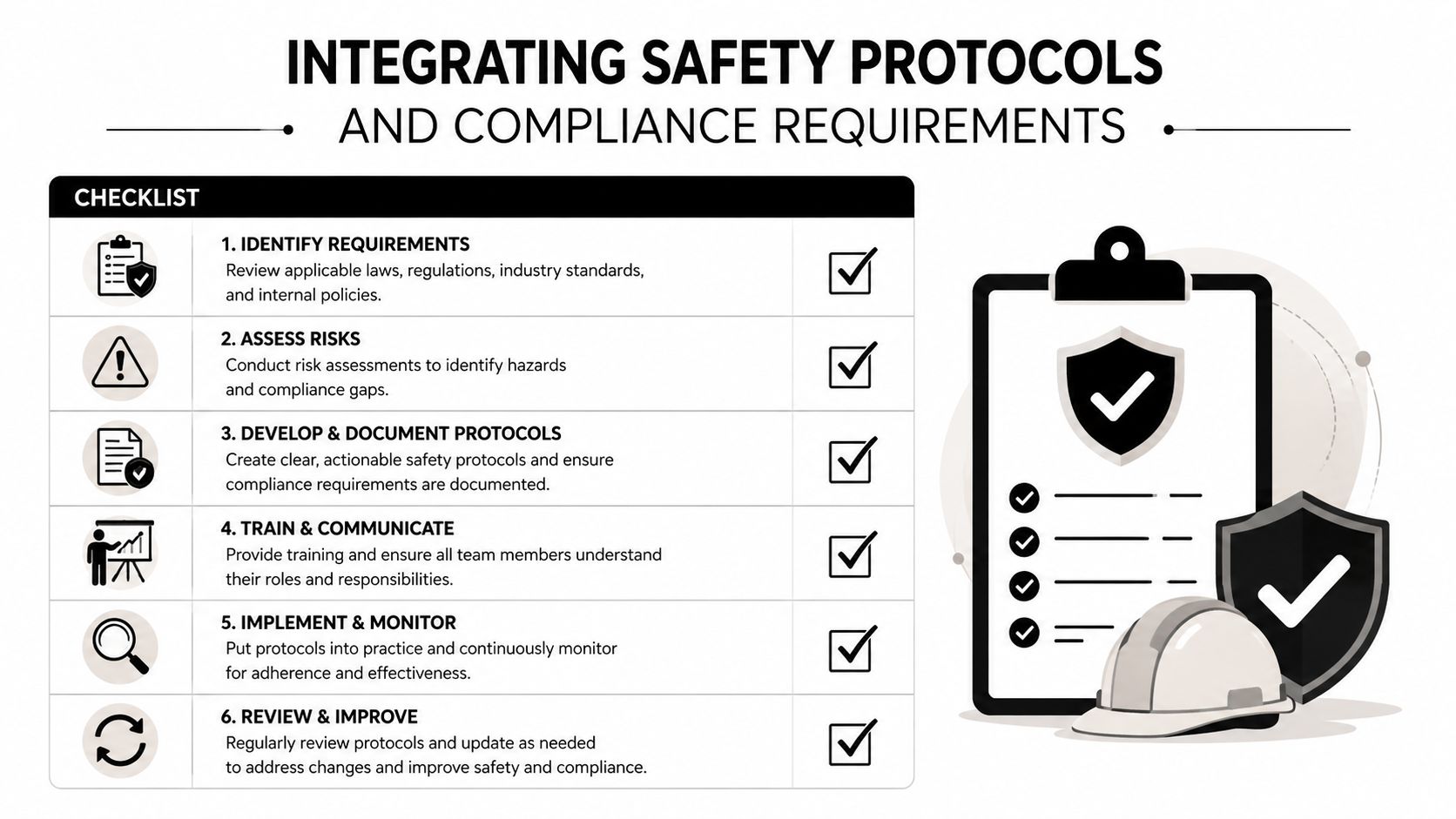

Baue die Checkliste in sechs Ebenen auf:
Ein Beispiel: Ein Lagergefäß zeigt schnellen Stickstoffverlust. Der Baum sollte zuerst zwischen tatsächlichem Verbrauch und Verlust durch Isolations- oder Vakuumproblem unterscheiden. Danach folgen Fragen zu Deckel- und Dichtungszustand, Füllverhalten, Nutzung und Messwertrichtigkeit. Bei einem elektrischen Überwachungssystem gehört auch der Abgleich mit einem unabhängigen Messwert dazu, weil elektromagnetische Störungen einen plausiblen, aber falschen Alarmzustand erzeugen können.
Vor der Freigabe müssen mehrere Mitarbeitende den Baum mit realistischen Szenarien testen. Beobachte, an welcher Stelle sie zögern, Begriffe unterschiedlich verstehen oder eine unzulässige Reparatur erwägen. Die Vorbeugende Wartung für kryogene Systeme sollte dabei als eigener Prozess verknüpft werden, nicht als Ersatz für die akute Fehlerreaktion.
Ein Stickstoffalarm während der Nachtbereitschaft zeigt, ob ein Troubleshooting Guide im Ernstfall funktioniert. Die erste Anweisung muss die Person schützen, bevor sie technische Prüfungen anstößt. Bei möglichem Stickstoffaustritt darf der Bereich nicht unkontrolliert betreten werden. Der Leitfaden verweist auf Lüftung, Sauerstoffüberwachung, Zutrittsbeschränkung und die lokale Notfallregel für eine unklare Atmosphäre.
Die Eigenschaften von Flüssigstickstoff bestimmen den Diagnosepfad. Das Medium ist extrem kalt, verdampft schnell und kann Sauerstoff aus der Raumluft verdrängen. Eine Aufforderung, zuerst einen Deckel zu öffnen oder ein Ventil zu prüfen, kann deshalb die Gefährdung erhöhen. Trenne im Guide klar zwischen Beobachtung aus sicherer Position, qualifizierter technischer Diagnose und Freigabe nach der Maßnahme. Für kritische Alarme sollte außerdem festgelegt sein, wie eine zweite Alarmquelle oder ein unabhängiger Messwert die Erstmeldung bestätigt.
Für medizinische und diagnostische Geräte genügt „funktioniert wieder“ als Abschluss nicht. Der Entwurf E DIN EN IEC 61326-2-6 VDE 0843-20-2-6:2025-07 behandelt Leistung und Sicherheit elektrischer Mess-, Steuer-, Regel- und Laborgeräte für die In-vitro-Diagnostik unter elektromagnetischen Störungen, wie die VDE-Norminformation zu diesem Entwurf zeigt. Das ist relevant, wenn ein Monitor Fehlalarme erzeugt, Werte driften oder die Störung nur bei bestimmten Geräten oder Betriebszuständen auftritt.
Die Checkliste legt fest, wann ein unabhängiger Messwert erforderlich ist, eine Kalibrierung oder Validierungsprüfung gestoppt werden muss und die technische Ursache untersucht wird. Für deutsche medizinische Labore gehören außerdem Notfallplan, Prüfstatus, Gerätevorfall und Meldeweg in den kontrollierten Prozess. Der Eintrag muss zwischen technischer Abweichung, qualitätsrelevantem Vorfall oder möglichem Sicherheitsfall unterscheiden.
Ein quittierter Alarm ist keine Fehlerbehebung. Ursache und Auswirkung müssen bewertet sein.
Verweise auf deutsche Regeln bleiben kurz und versionskontrolliert. Jeder Arbeitsschritt nennt die lokale SOP, die zuständige Qualitätsfunktion und die geltende Sicherheitsinformation. So bleibt der Guide während einer LN2-Störung nutzbar und unterstützt zugleich nachvollziehbare Entscheidungen im regulierten Betrieb.
Eine Vorlage muss die Person durch die Entscheidung führen, nicht nur Felder für nachträgliche Bürokratie sammeln. Bei einem Ausfall der automatischen Flüssigstickstoffbefüllung sollte der Eintrag mit dem beobachteten Symptom beginnen. Danach folgen Sicherheitsstatus, technische Prüfung, Probenbewertung, Eskalation und Abschlussfreigabe.
| Feld | Zweck | Beispiel |
|---|---|---|
| Datum und Uhrzeit | Beginn und Verlauf nachvollziehen | Alarmzeit, Zeitpunkt der Entdeckung, Zeitpunkt der Stabilisierung |
| Gerät und Standort | Eindeutige Zuordnung | Behältermodell, Raum, Lagerposition |
| Meldende Person | Erste Verantwortlichkeit klären | Name, Rolle, Erreichbarkeit |
| Beobachtetes Symptom | Diagnose nicht vorwegnehmen | Automatische Befüllung startet nicht, Füllstand bleibt unverändert |
| Sicherheitsstatus | Zutritt und Maßnahmen bewerten | Lüftung geprüft, Sauerstoffüberwachung verfügbar, Bereich gesichert |
| Sofortmaßnahmen | Erstreaktion dokumentieren | Alarm weitergeleitet, Bereitschaftsdienst informiert, Probenzustand geprüft |
| Technische Befunde | Ursache eingrenzen | Stromversorgung, Ventilstatus, Sensorvergleich, Alarmweg |
| Probenwirkung | Qualitätsentscheidung vorbereiten | Betroffene Behälter und mögliche Exposition dokumentiert |
| Eskalationsentscheidung | Zuständigkeit festlegen | Technik, Qualität, Sicherheitsbeauftragte oder externe Hilfe |
| Korrektur und Folgeaktion | Wiederholung verhindern | Reparatur, Ursachenanalyse, Alarmtest, Schulungsbedarf |
Problem: Die automatische Nachfüllung meldet einen Fehler, während der Füllstand nicht plausibel steigt.
Sicherheitsprüfung: Bereich nur nach Prüfung der Lüftung und Sauerstoffüberwachung betreten. Nicht an kalten Leitungen, Ventilen oder druckbeaufschlagten Komponenten arbeiten, wenn die Qualifikation oder Freigabe fehlt.
Diagnose: Alarmzeit und Trend sichern, lokale Anzeige mit unabhängiger Beobachtung vergleichen, Stromversorgung und sichtbare Statusanzeigen prüfen, Füllventilstellung dokumentieren und die Alarmweiterleitung testen. Der Leitfaden sollte ausdrücklich sagen, welche Schritte der Bediener beendet und an welcher Stelle der Servicetechniker übernimmt.
Eskalation: Bei weiter sinkendem Füllstand, unklarer Probenexposition, fehlender Alarmredundanz oder möglicher Sicherheitsgefährdung sofort eskalieren. Nach der Stabilisierung werden Probenwirkung, Abweichung, technische Ursache und Wirksamkeit der Korrektur bewertet.
Für Transportbehälter gehören Druckaufbau, Druckentlastung, Beschädigung, Belüftung und Übergabe in eine eigene Vorlage. Die Fraunhofer-SOP zum Transport von Flüssigstickstoff nennt für den Transport im normalen Fahrzeug bis zu 1.000 kg Nettomenge, sofern das Gesamtgewicht von Fahrzeug und Anhänger innerhalb von 3,5 t bleibt, und verwendet eine Dichte von 812 kg/m³ für die Volumenumrechnung. Die Bonner Betriebsanweisung zur Befüllung verlangt saubere, trockene Behälter, möglichst kurze Offenhaltezeiten und druckloses Befüllen, wenn kein maximaler Innendruck angegeben ist. Beim Befüllen muss eine Öffnung teilweise offen bleiben, damit verdampfender Stickstoff entweichen kann.
Für standardisierte Arbeitsanweisungen helfen zusätzlich die SOP-Best-Practices für Supportteams, sofern sie an Gerätefreigaben, deutsche Sicherheitsanforderungen und die eigene Dokumentenlenkung angepasst werden. Kurzkarten gehören an den Arbeitsplatz. Komplexe Ursachenanalysen gehören in ein versioniertes Detaildokument.
Ein Troubleshooting Guide verliert seinen Wert, sobald Geräte, Alarmwege oder Verantwortlichkeiten geändert werden und der Text unverändert bleibt. Pflegeintervalle sollten deshalb mit Wartungen, Umbauten, Softwareänderungen und internen Freigaben verbunden werden. Nach jedem relevanten Vorfall wird geprüft, ob der Leitfaden die erste Stunde verständlich geführt hat oder ob eine Entscheidung zu spät, doppelt oder gar nicht getroffen wurde.
Sammle Rückmeldungen dort, wo sie entstehen. Techniker können markieren, welcher Messwert gefehlt hat. Bediener können unklare Begriffe melden. Die Qualitätssicherung kann prüfen, ob Schweregrad, Probenwirkung und Korrekturmaßnahme vollständig dokumentiert wurden. Auch Beinaheereignisse gehören in diese Auswertung, weil ein funktionierender Alarm bei ähnlicher Ursache nicht automatisch eine zuverlässige Alarmstrategie beweist.
Die Bundesagentur für Arbeit beschreibt die jährliche Analyse der Fehlerdokumentation als Mittel, Wiederholungen zu verhindern. Für Kryolabore lässt sich dieses Prinzip direkt übertragen: Nicht die Anzahl der Seiten zeigt Reife, sondern die Fähigkeit, aus einem Füllfehler einen besseren Alarmweg, eine klarere Zuständigkeit oder eine sicherere technische Prüfung abzuleiten.
Cryonos GmbH bietet kryogene Lösungen für Lagerung, Transport und Handhabung biologischer Proben, darunter Zelllagergefrierbehälter, Stickstoffspeicher- und Transportbehälter, Sicherheitsausrüstung und Behälterverwaltungssysteme. Wenn Sie Ihre Troubleshooting Guides mit geeigneten Geräten, Wartung und technischer Unterstützung verbinden möchten, besuchen Sie Cryonos GmbH und besprechen Sie Ihren konkreten Einsatz im Labor oder in der Kryologistik.
